QMX+ Go Box Setup Huzurlarınızda!

Her şey bir QMX+ edinmem ile başladı...

G0UPL Hans SUMMERS Ülkemizde dünyayı kasıp kavuran QRP Labs ürünlerini üretiyor. Telsizsiz kaldığım süreçte hem boş durmamak adına hem de QRP mecrasına merak saldığımdan bir qrp telsiz edinmek istiyordum. Bu tercihimi de tabiki QRP Labs ürünlerinden yana kullandım.

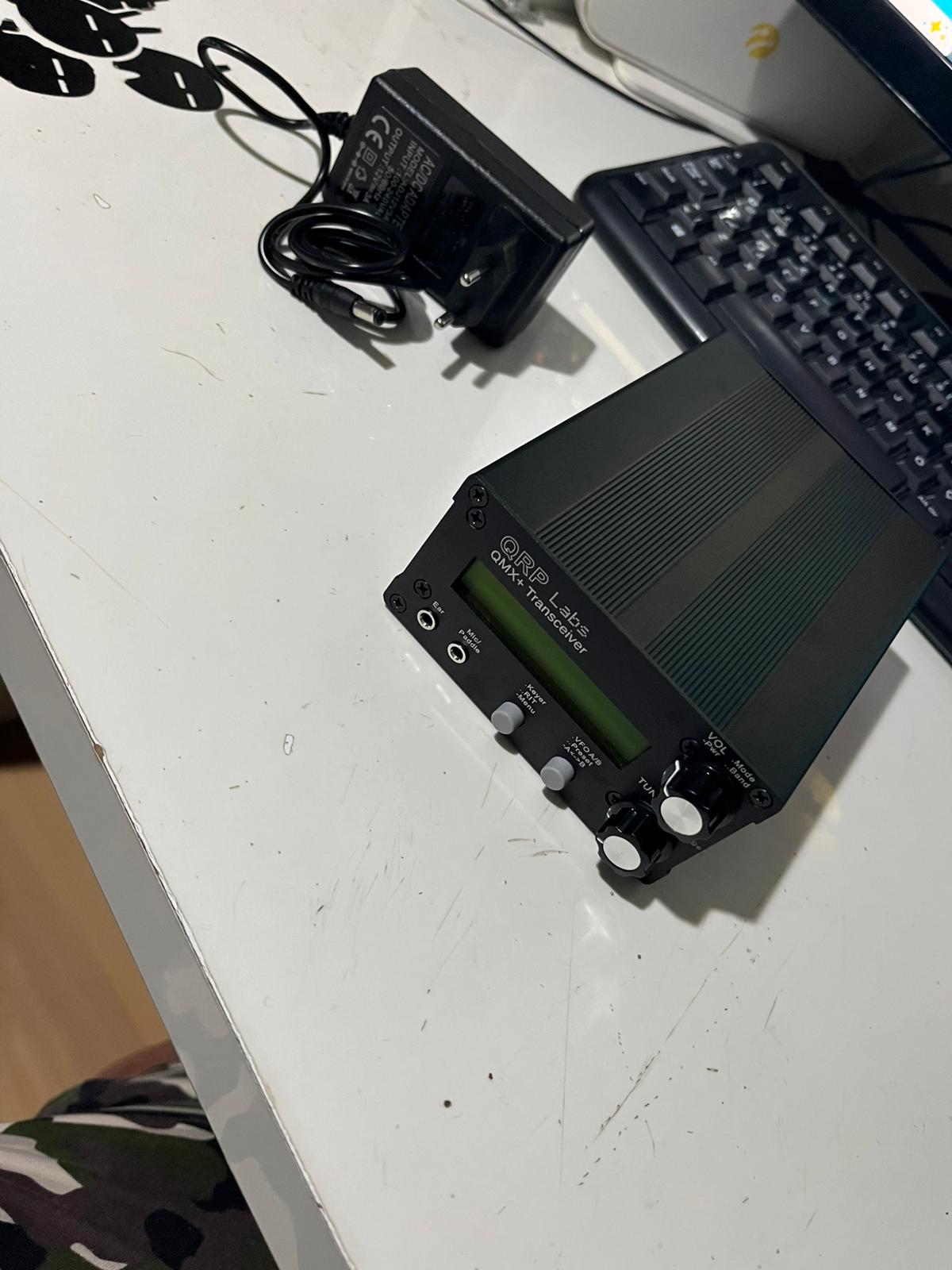

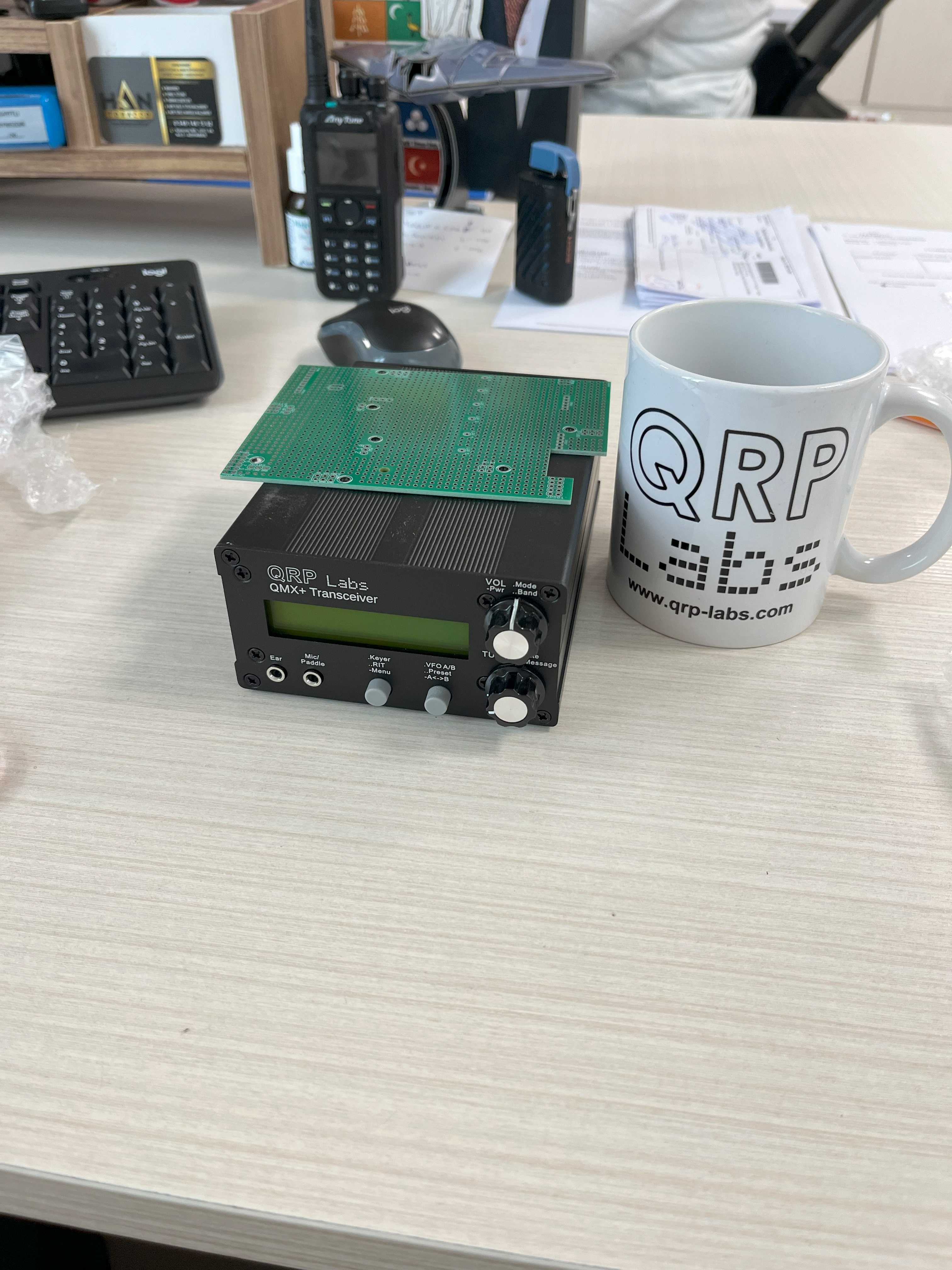

QMX+ artık evdeydi. Ama eksik birşey vardı. Evet, bu telsizin bir go-boxu yoktu. Başladık çalışmalara.

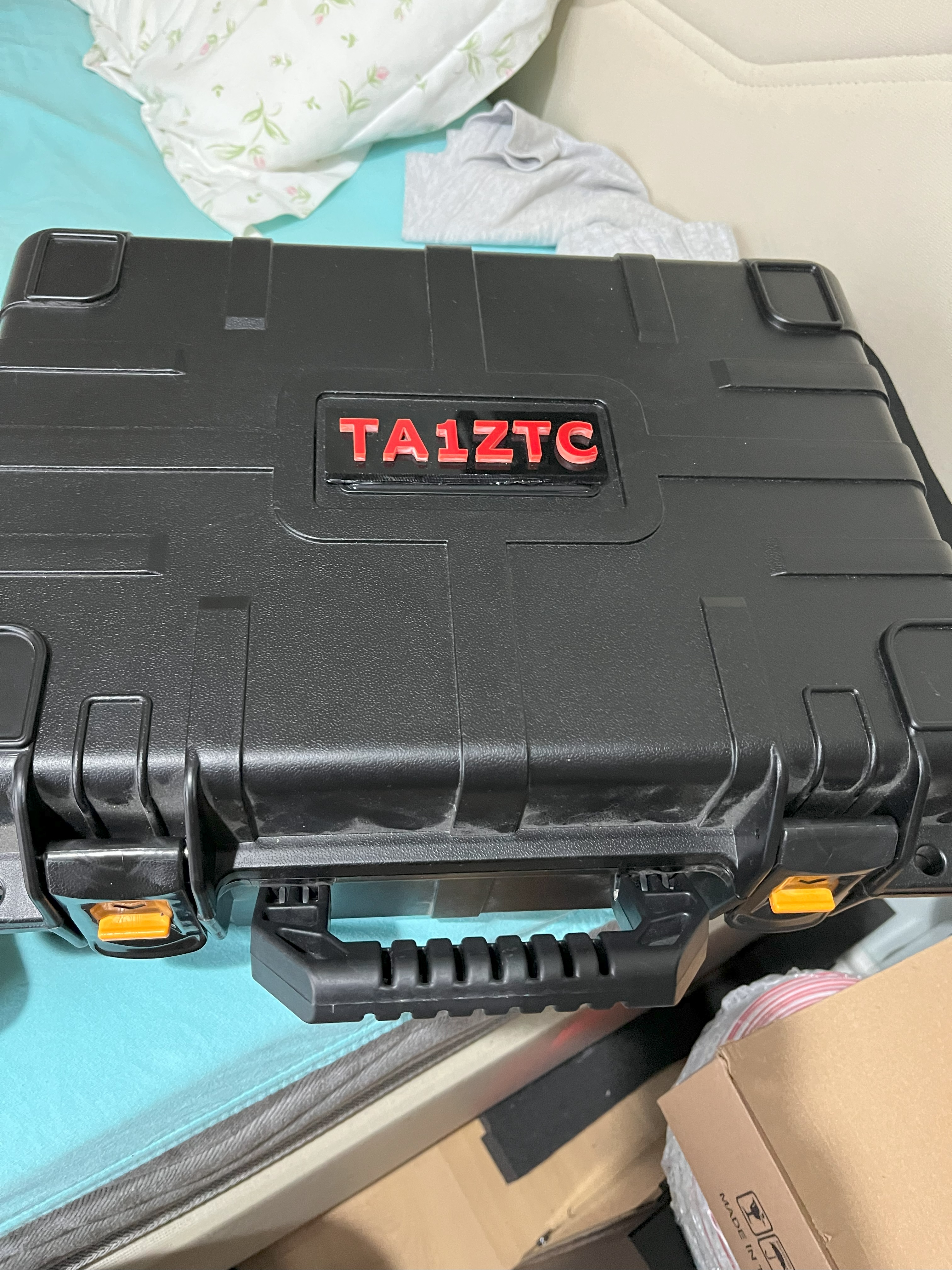

FT-857 için go-box yapmaya başlarken yanında ne olur ne olmaz diye aldığım bir ufak boy çanta olan Safari Case SF-450S'i gözüme kestirdim. Başladım kesip biçmeye.

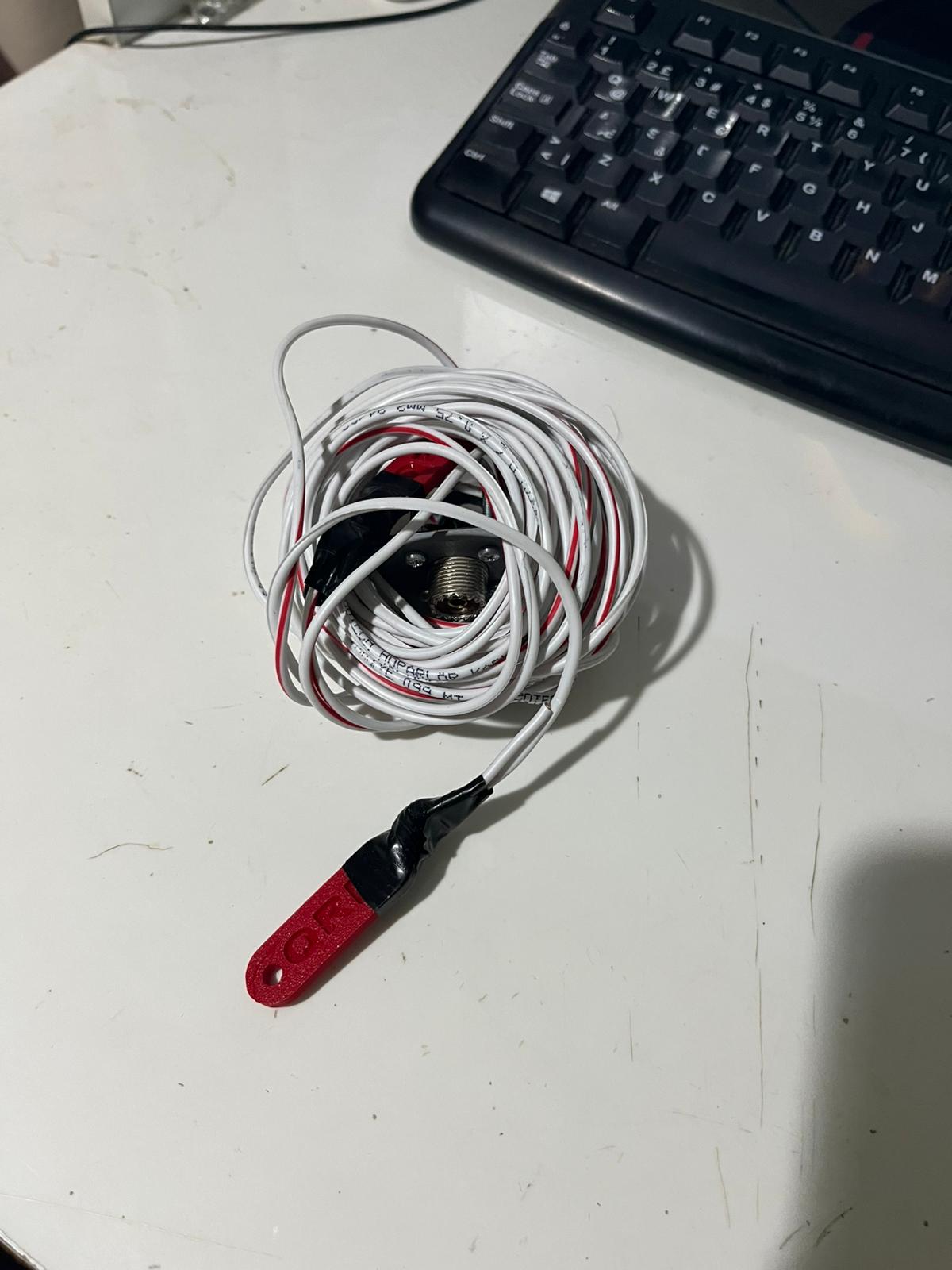

Ama her şeyden önce, bu telsizin bir anteni yoktu. Başladık anten çözümleri aramaya. Bu çanta diğerinden ufak olduğu için yer daha dardı, olabildiğince kompakt çözümler getirmeliydim. Bir dipol ile başladım.

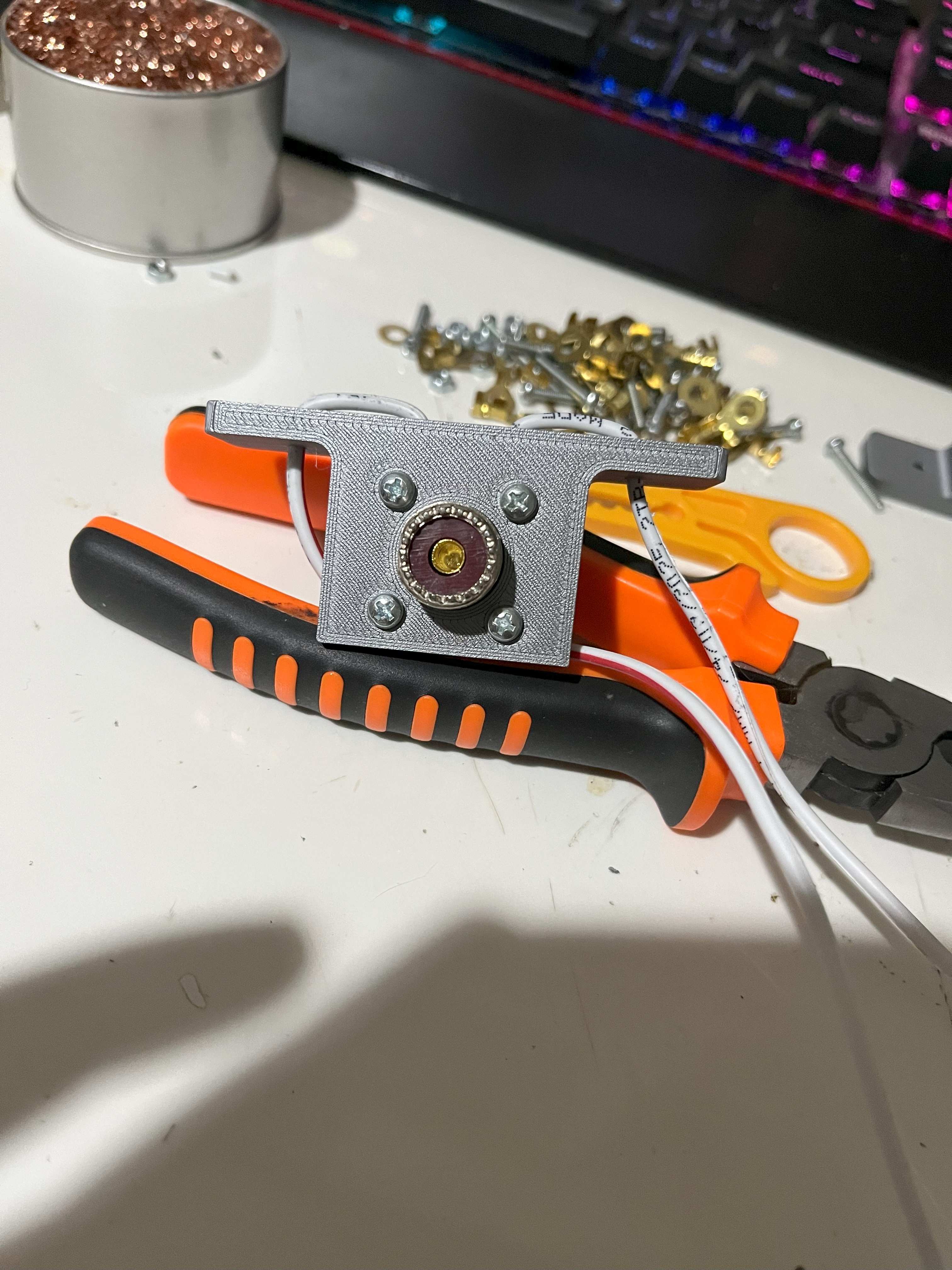

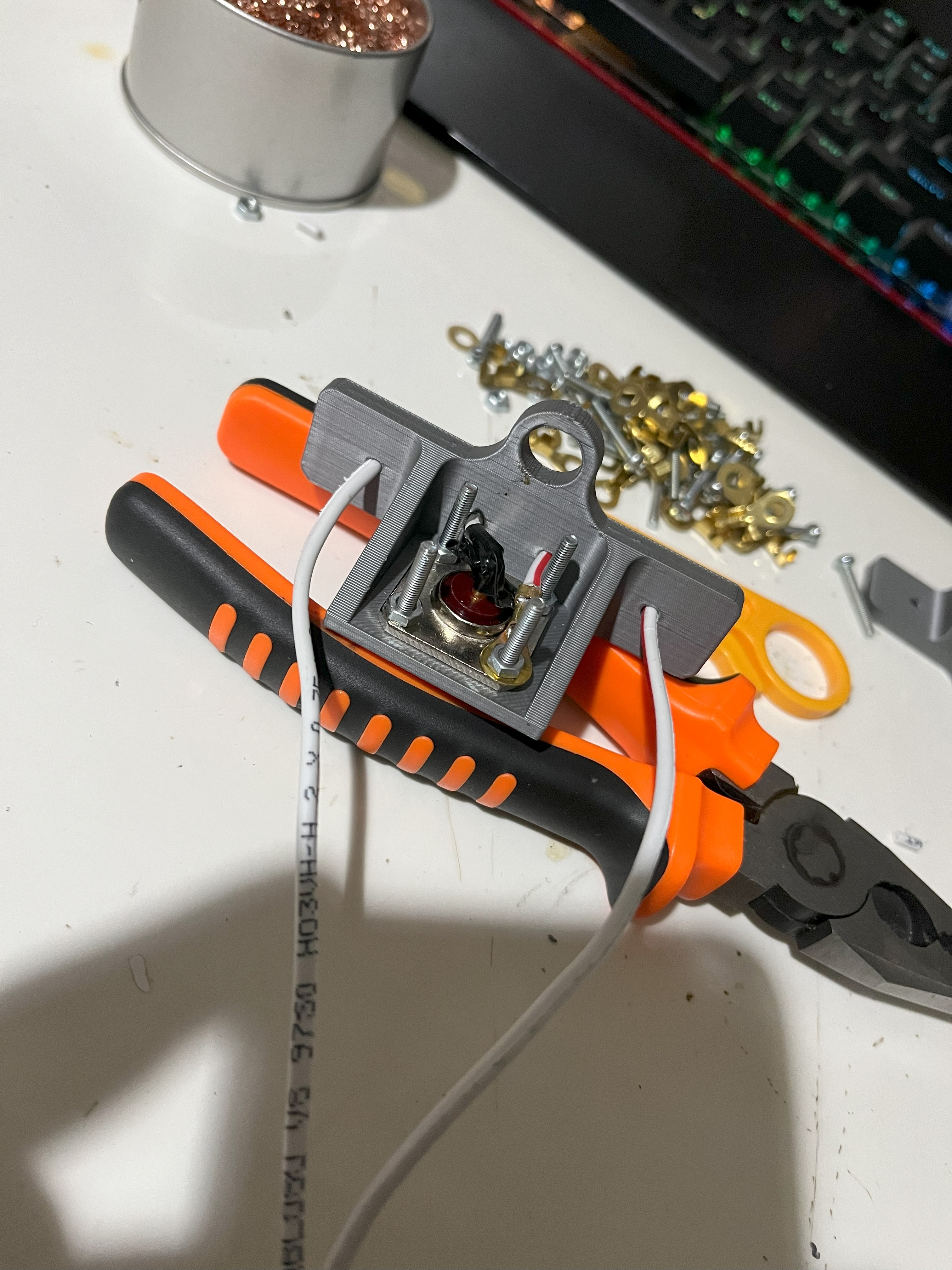

Anten parçasını 3D olarak araştırıp buldum ve parçayı bastırdıktan sonra sadece montaj ve bir kaç lehim detayı kalmıştı. O kısımları da hallettikten sonra dipol hazırdı. Ucuna izolatörlerini de bağladıktan sonra çantaya yerini almayı bekleyecekti.

Ama tek anten yeter mi? Her zaman işimi sağlama alırım. Hazırlıkçılıktan gelen alışkanlıklarım dahil olmak üzere yedek anten arayışına girdim.

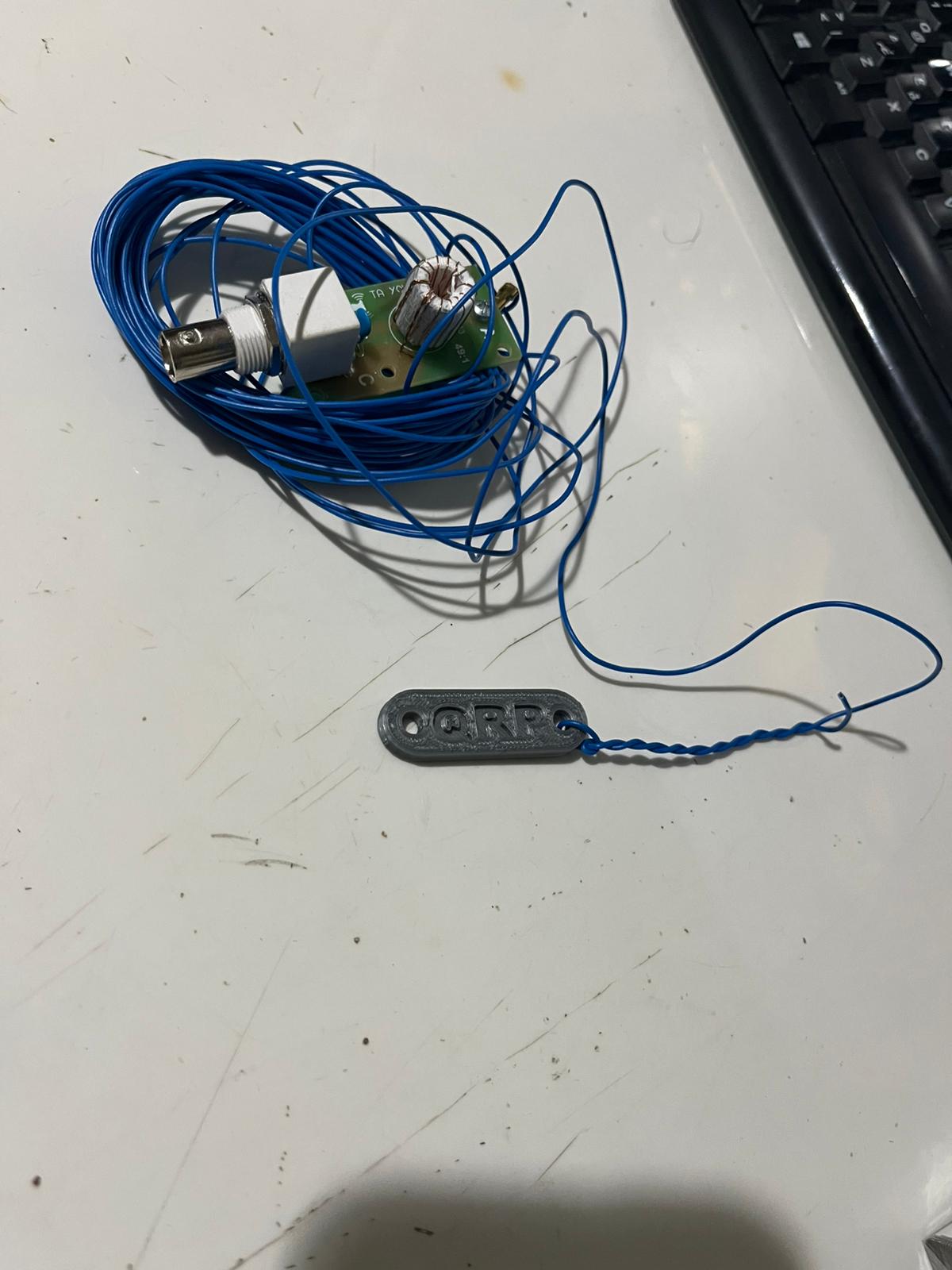

Siz bu satırları okurken yayında olup olmadığını bilmiyorum ama TA7H vasıtasıyla YM7KK GİTRAD derneğinin öncülüğünde TA YOUNGSTERS ekibinin tasarlamış olduğu bir anten keşfettim. Detaylara ayrı bir konu başlığında yer vereceğim için daha fazla laf kalabalığı yapmadan özetlemem gerekirse QRP bir EndFed anten yaptık. Artık bu da çantada yerini almak için bekliyordu.

Antenler tamam! Ya kablo?

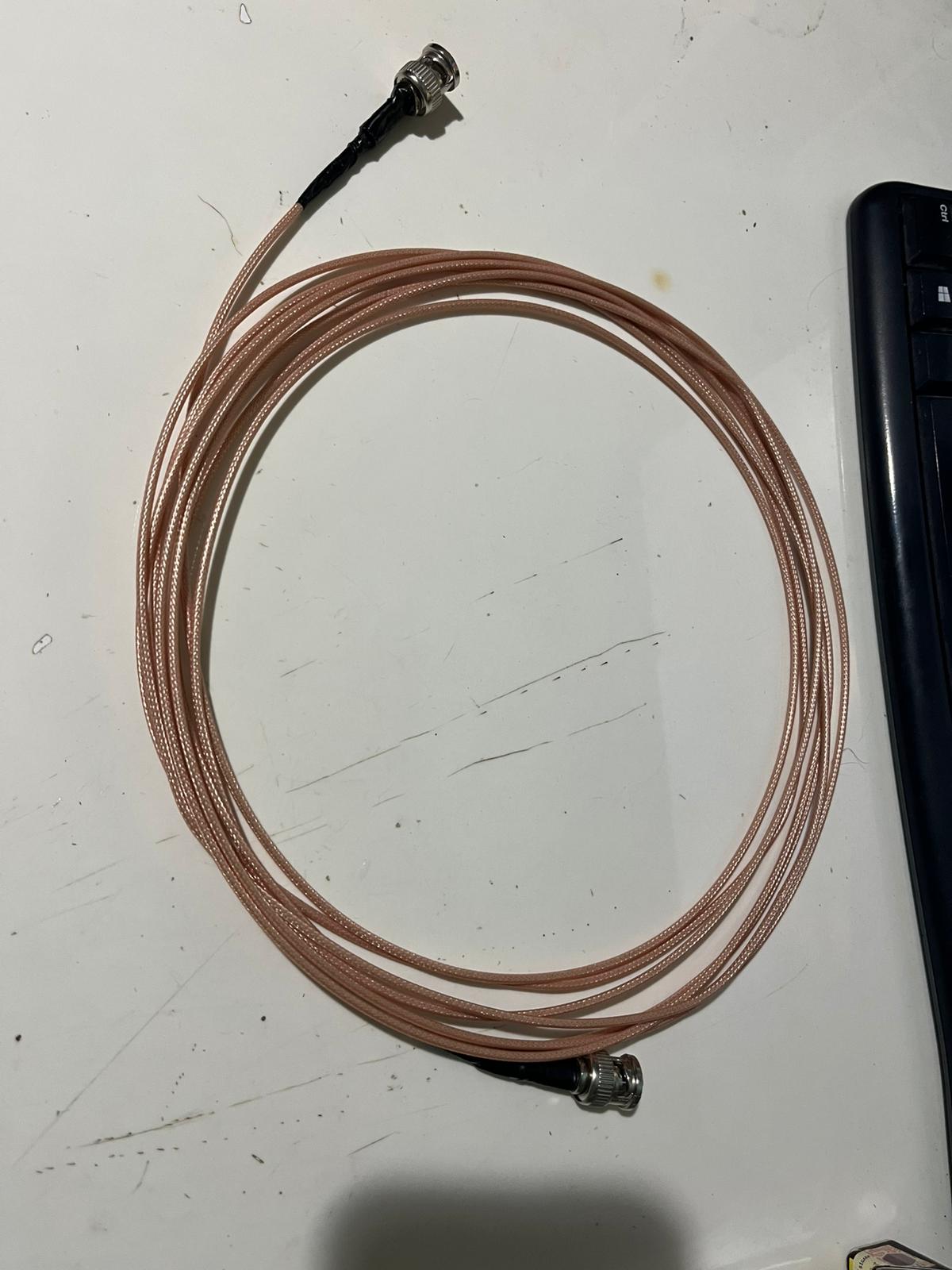

RG316 tercih ettim. Bu süreçlerde çantayı hazırlama aşamasında telsizi kullanıyordum. Bir çok farklı kombinasyonlar ve farklı ürünler elimden geçti. RG58 kalın, nispeten ağır ve bükülmesi zahmetli olduğundan kablo tercihimi RG316 dan, konnektörlerimi ise BNC den yana kullandım.

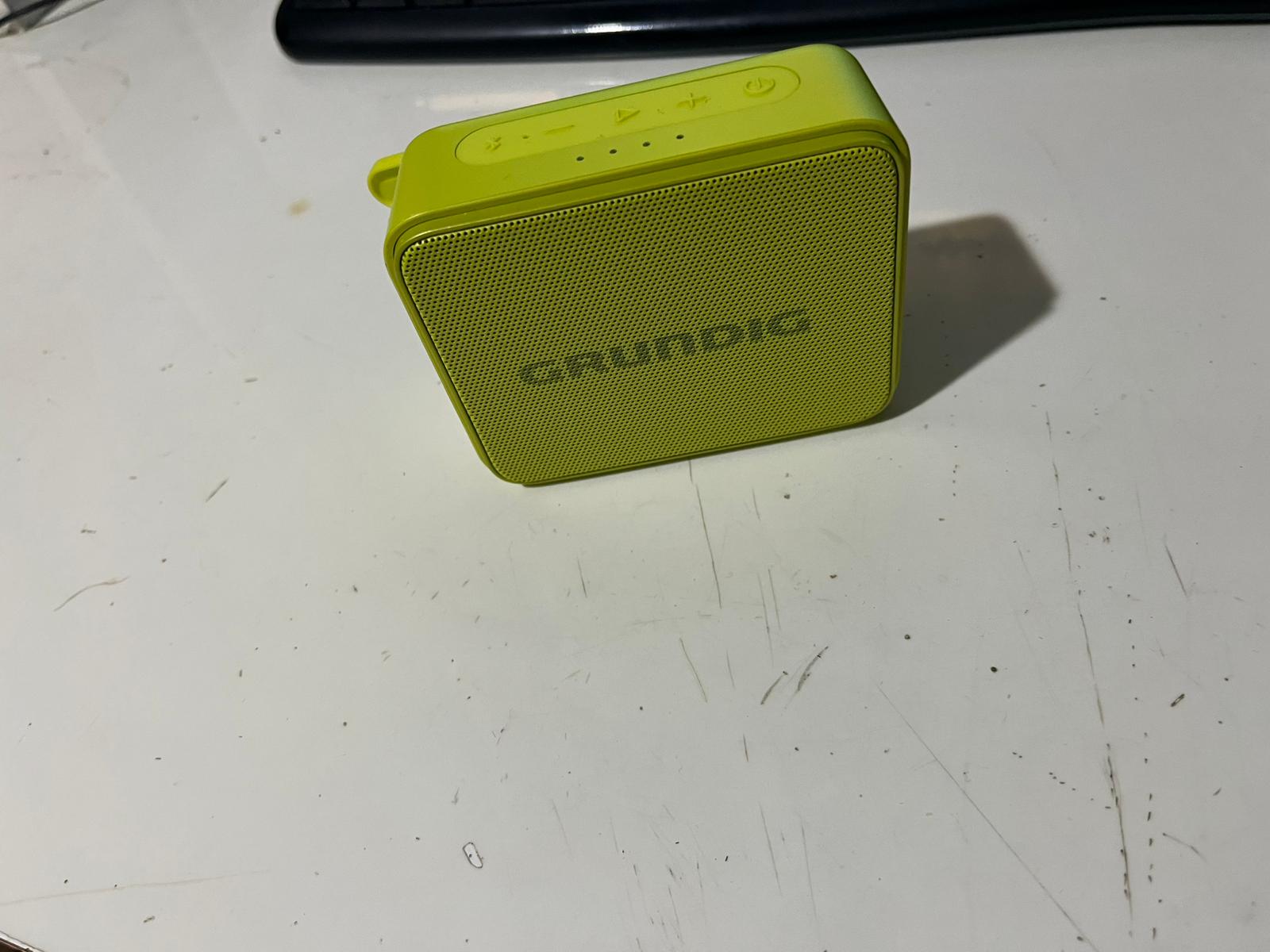

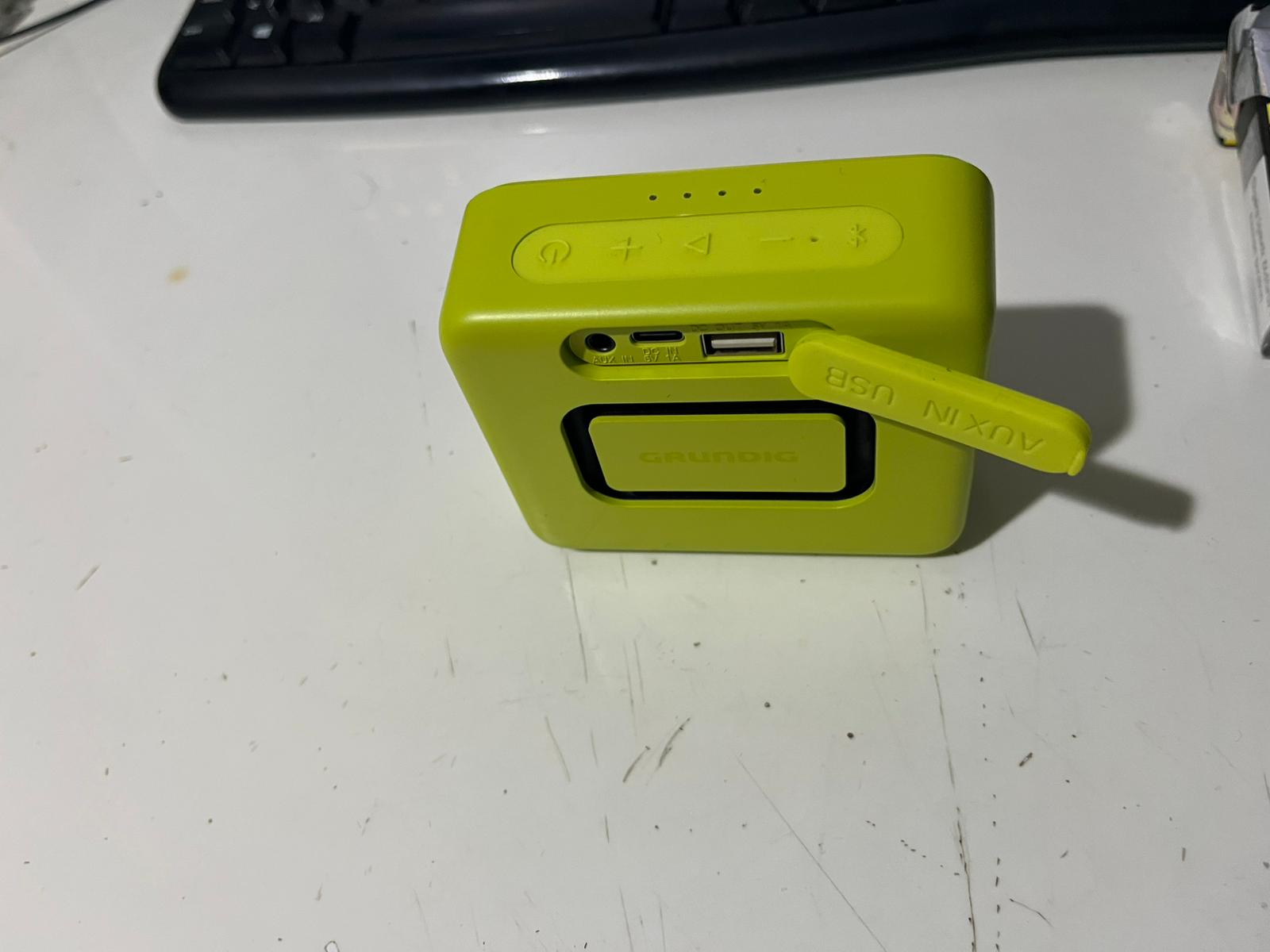

QMX+ içerisinde dahili bir hoparlör ile gelmiyordu. Ya kulaklık ya da harici hoparlör kullanmak zorundaydım. Hoparlör tercihimi Grundig olarak yaptım. Ses kalitesi, jak girişi, taşıma kolaylığı, şarj süresi ve yeri geldiğinde powerbank olarak kullanılabilmesi beni cezbetmişti.

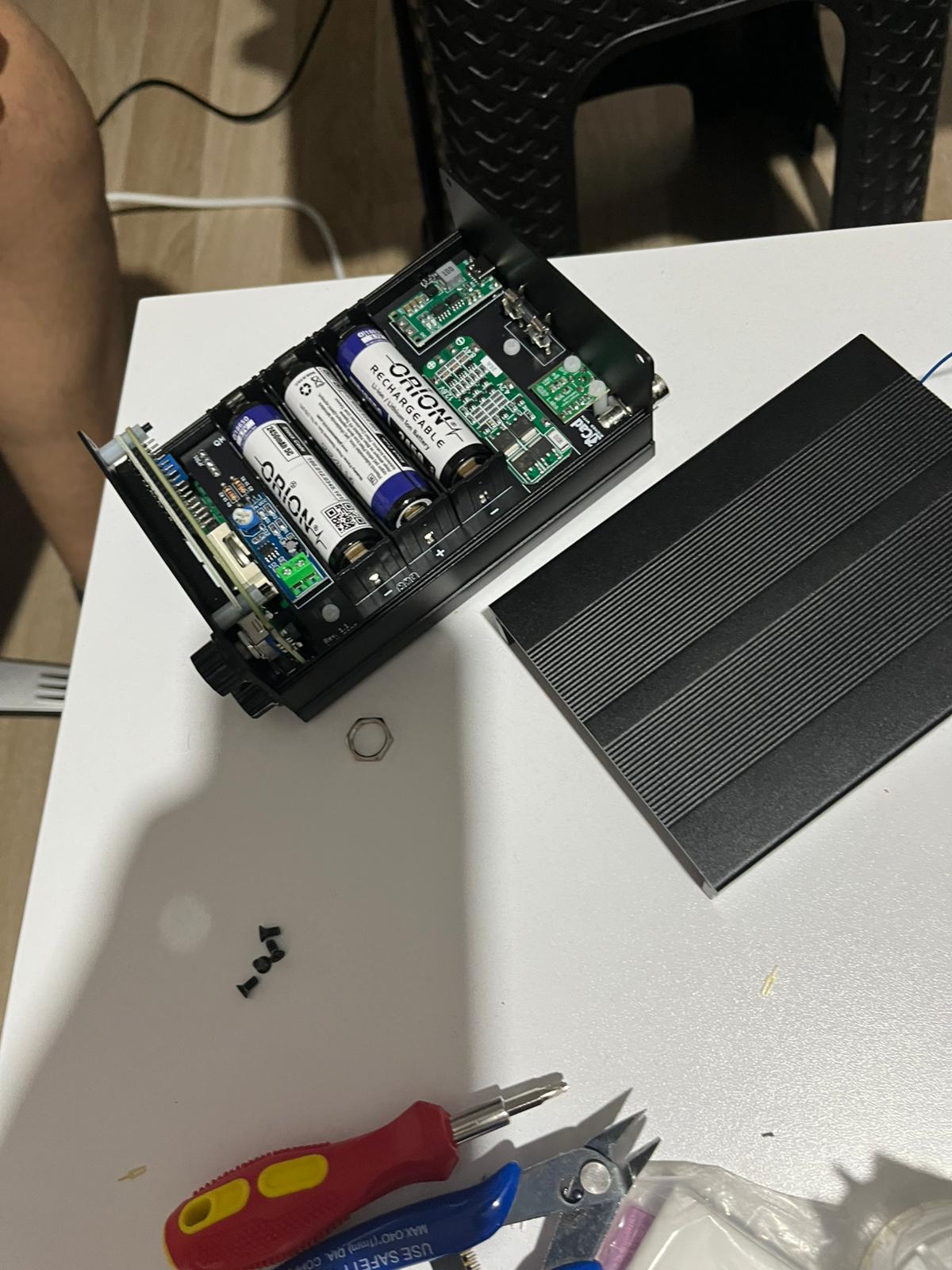

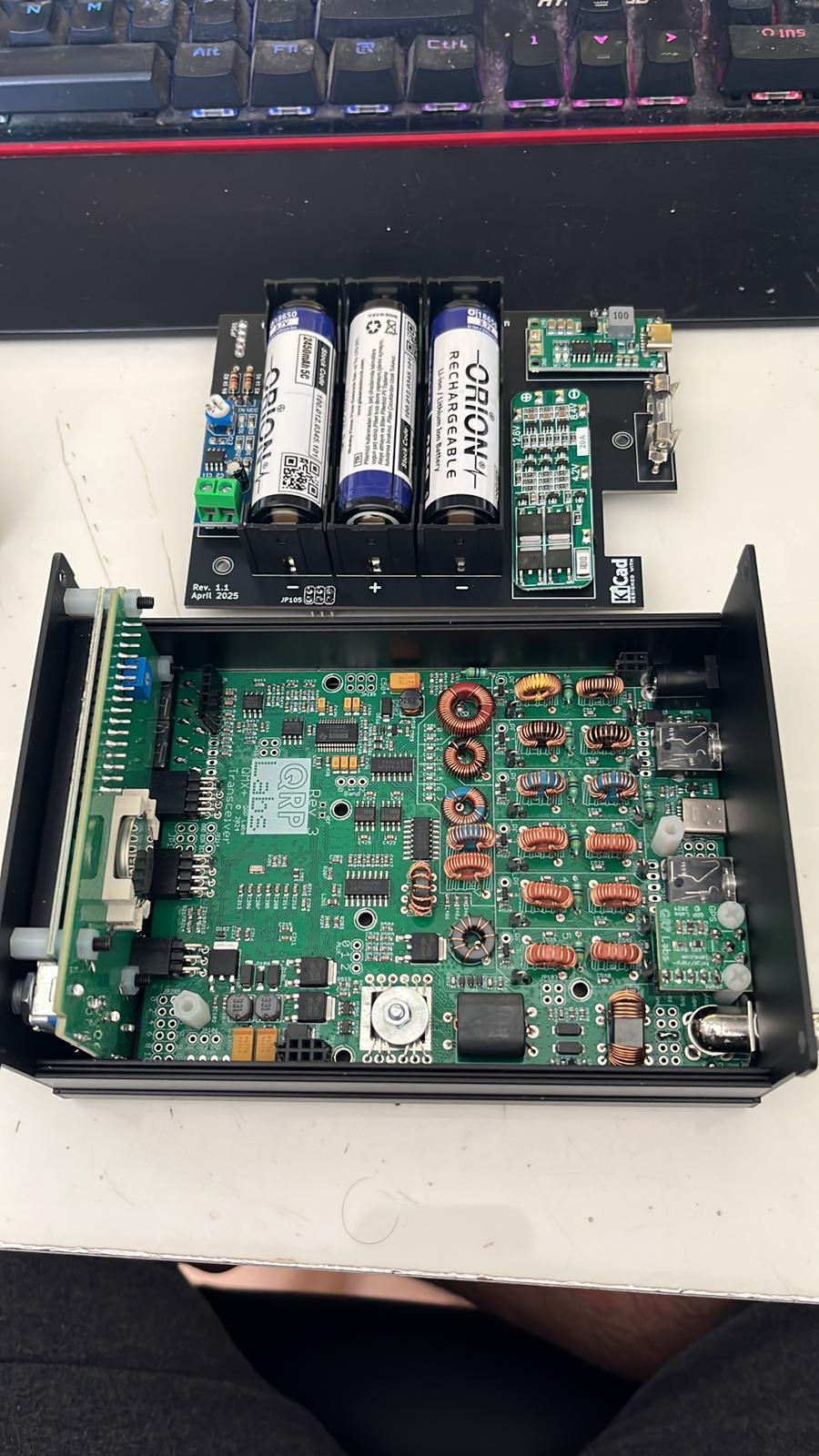

Harici hoparlör dedik, en büyük destekçilerimden biri TA7H yine sahada. Furkan ağabeyim bana TA7MNA tasarımı olan pil ve hoparlör içeren devre kartından bahsetti. Yola koyulduk ve temin ettik. Montajından sonra telsizi herhangi bir enerji kaynağına bağlamadan sanki şarjlıymış gibi kullanma imkanımız vardı. Atalay bunu beğendi.

Geldik en önemli meseleye. Devre kartını temin ettik. Tamam artık harici olarak telsizimizi çalıştırabiliyoruz. Önceki go-boxtan aldığım derslerden biri de enerjiydi. Bu sefer aynı hataya düşmeyecektim. Bu kutunun içinde enerji depolamak zorundaydım. Yine araştırmalara başladım.

3D Baskı sitelerinde gezerken bir QRP-Box tasarımı buldum. Hemen başladık kendimize göre uyarlamaya. İçeriğinden yine ayrı bir konu olarak bahsettiğim QRP-Box u hazırladık. Artık o da kutuda yerini almaya hazırdı.

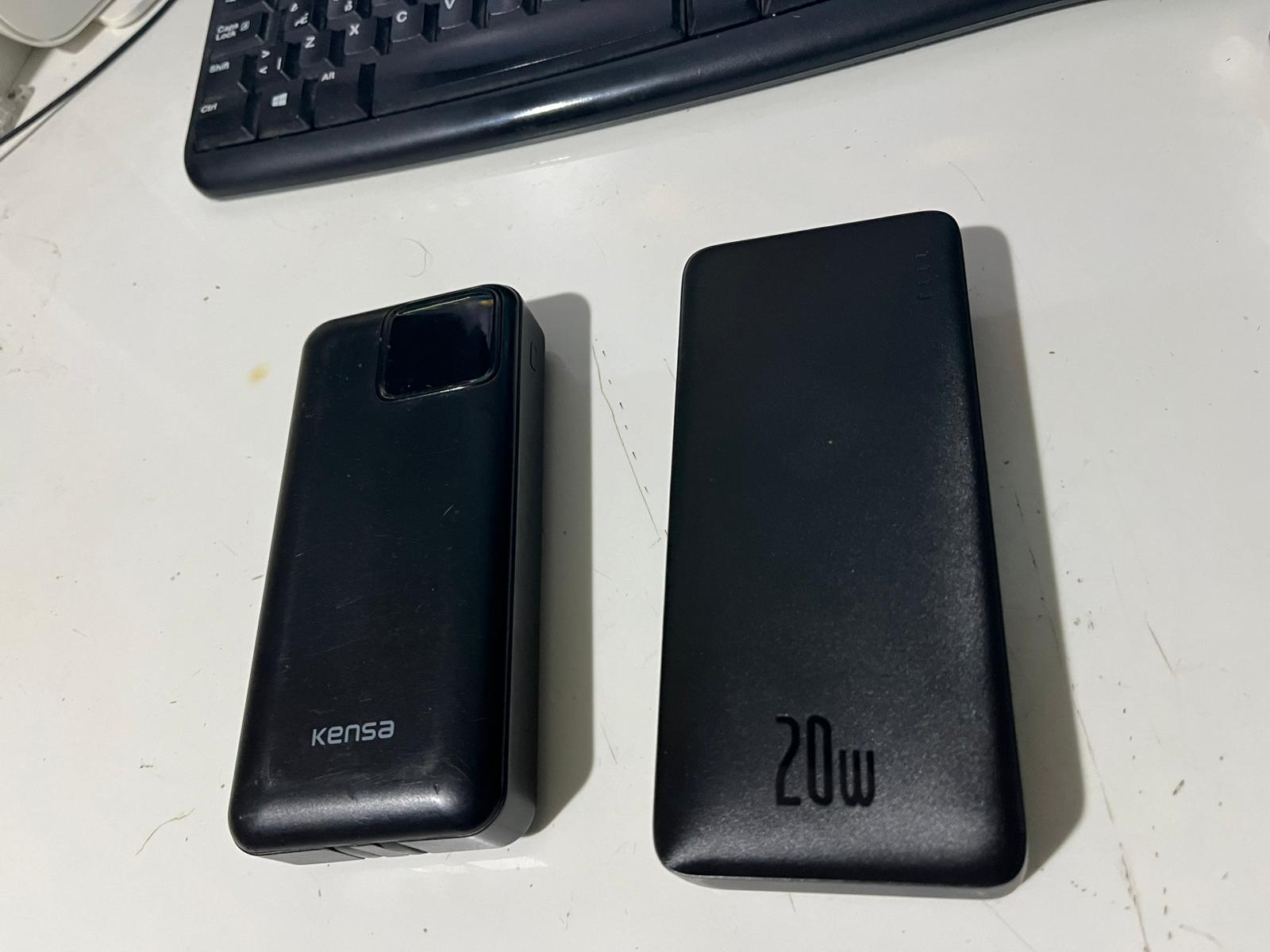

Yetti mi? Hayır. Gittim 2 tane 20.000mAh kapasitesinde 2 tane de powerbank aldım. Bu powerbankler minimum 2A deşarj akımı destekleyen türlerden ki QMX+ tx e geçtiğinde destekleyebilsin diye. Powerbanklerin çıkış voltajı 5V, QMX in çalışma voltajı 12V. Ne Yapacağız? TA1ODM sağ olsun bana 5-12V çevirici bir kablo verdi (Duygu sömürüsü yaparak onun kullandığını aldım).

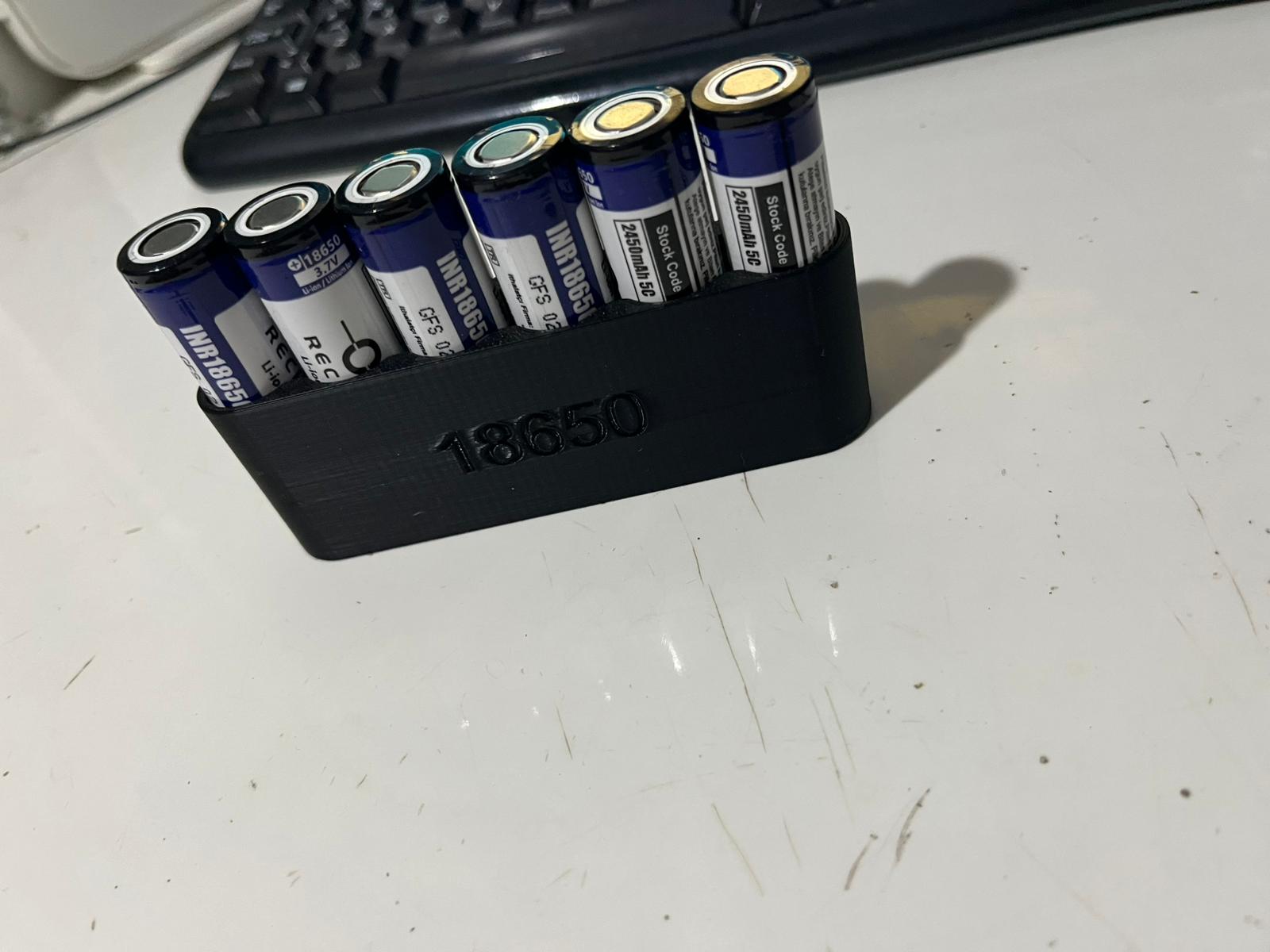

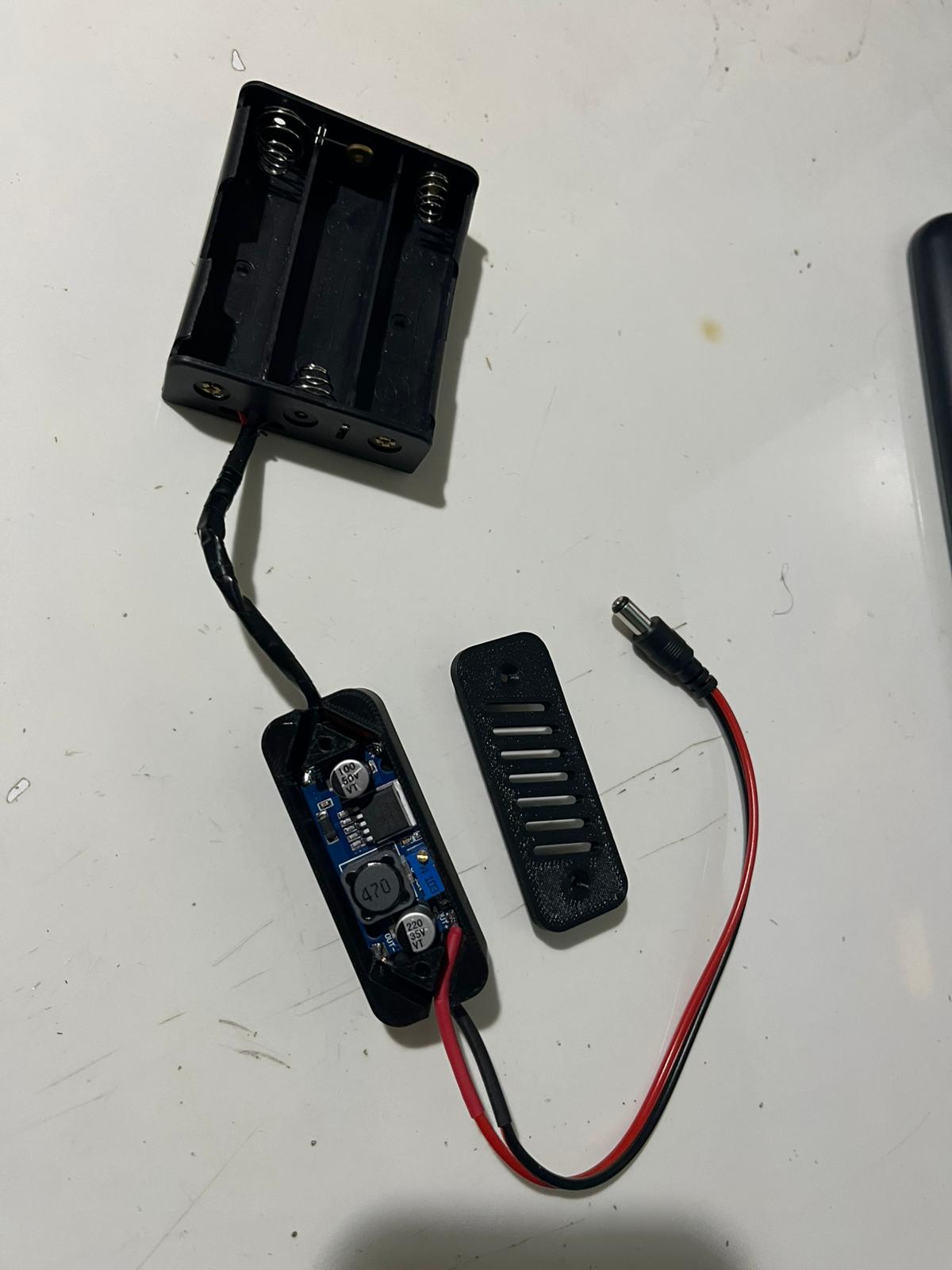

Yetti mi? Hayır. Durunamadım. Gittim 3lü 18650 Pil yatağı aldım. 9 tane de 18650 pil aldım. (3 Tanesini TA7MNA'nın devresinde kullandım) Bu pil yatağına plug soketi ayarladım. Artık pilleri bağladığımda sadece bu yataktan QMX'i çalıştırabilecektim. A-ama.. 18650 piller tam dolu 4.2V. QMX kesinlikle 12V üzeri çalıştırılması tavsiye edilen bir cihaz değil. LM2596 Devre işin içine girdi. Ucundaki soketi iptal ettim. Araya bir LM2596 devre ekledim ve devrenin devamına plug soketi bağladım. Devre açıkta durmasın diye 3D baskıdan bir devre koruyucu bulup onu da işin içine dahil ettikten sonra her şey daha göze gelir haldeydi. Çantada piller avare gezinmesin diye pillere de bir pil tutucu bulup bastım :)

Bunca ekipman, bunca eklenti ortaya kablo ve parça kalabalığı çıkardı. Bunuda bir çözüme kavuşturmam gerekti. Devreye TEMU'dan aldığım lehim setinin çantası girdi. Çanta adeta bu iş için tasarlanmıştı. Hemen go-boxta yerini aldı ve içi dolduruldu.

O küçücük çantanın içinde; QMX+'ın GPS anteni, QRPler için tasarlanan (Başka bir konuda yine bahsedeceğim) Dummy Load, Kulaklığım, 5V-12V çevirici kablom, Maniple bağlantısı için 3.5-3.5 jak kablom, hoparlör bağlantısı için 3.5-3.5 jak kablom, Dijital modlar için USB-Type-C kablom, Maniplem, QMX+ taki tüm vidaları sökmeye yarayan küçük tornavida setim, OTG kablom, USB-MicroUSB kablom (Çantayı hazırlama sürecinde microusb kullanan bir ürün tercih etmiştim tercihlerim arasından çıkardıktan sonra kabloyu atmak istemedim. Ne olur ne olmaz.), Type-C-Type-C kablom, BNC erkek-UHF dişi konnektörüm, UHF erkek-BNC dişi konnektörüm.

EndFed antenin kablosunun inceliğinden ötürü kopması halinde 2 dakika içinde yeniden kullanılabilir hale gelmesi için 2 adet yedek kullanıma hazır sök-tak kablo, EndFed ve dipol anteni germek için yeterli uzunlukta 4MM paracord ip çantanın içinde tabiki yerini almıştı.

Artık sahaya çıkma vakti.

Kalktım İstanbula gittim. TA7H Furkan ağabeyimd e go-box ları çok sevdiğinden ilk tanığı ve deneyim ortağımın o olmasını istedim. 2 Gün beni misafir etti ve güzel bir İstanbul gezisi ile keyifli aktivasyonlar yaptık.

Keyifli aktivasyon derken;

Bendeniz POTA için 10 QSO yapabilmek uğruna cebelleşirken kendisi bir güzel uyku çekti. :)

İstanbul'da 2 Gün boyunda bol bol yürüyüş, 3 Adet POTA (2 Si Başarılı :)) aktivasyon sonunda harika anılarla beni yolcu etti.

Kendisine buradan da her zaman olduğu gibi bu süreçte de desteklerini esirgemediği için teşekkürü borç bilirim.

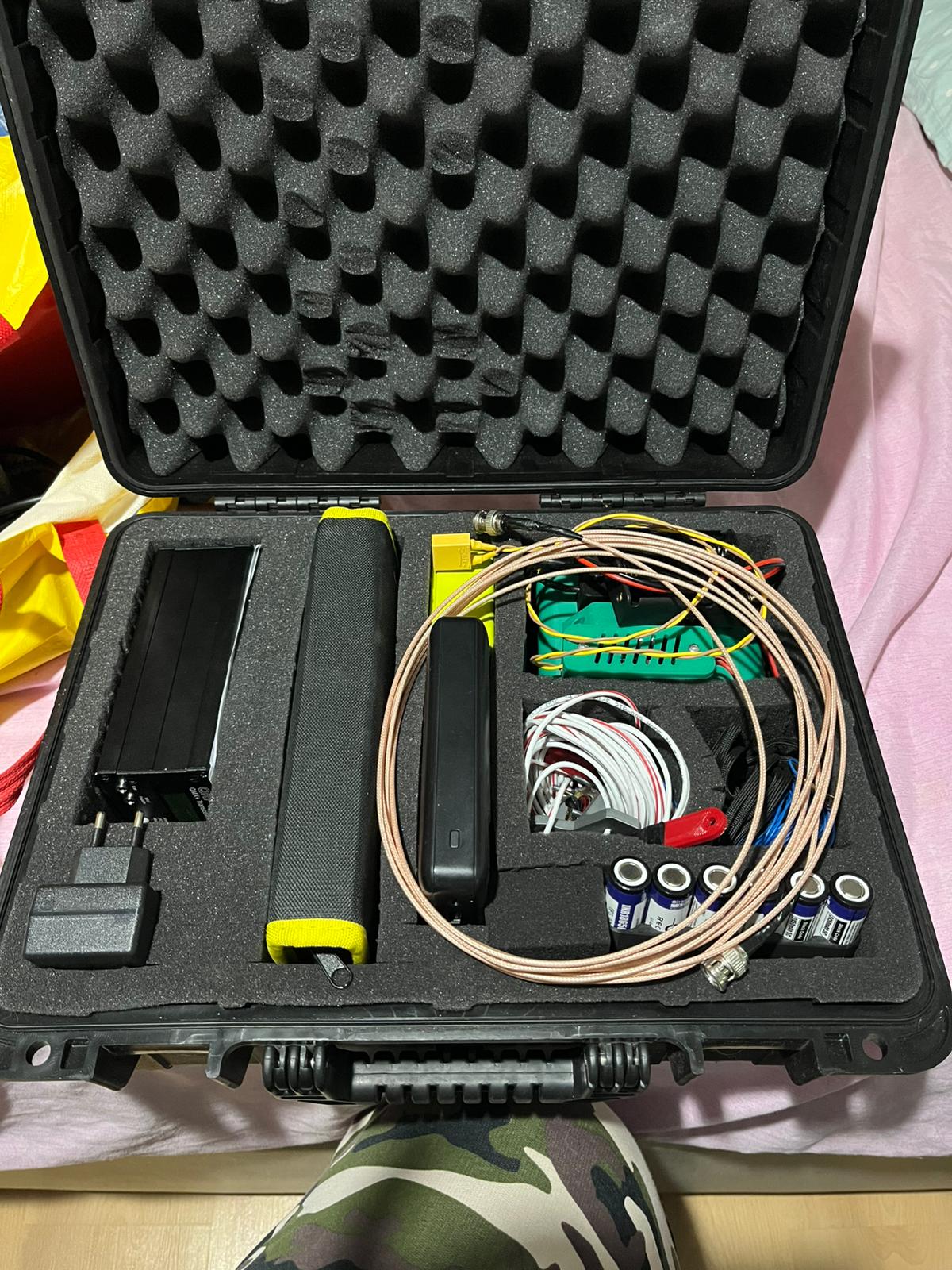

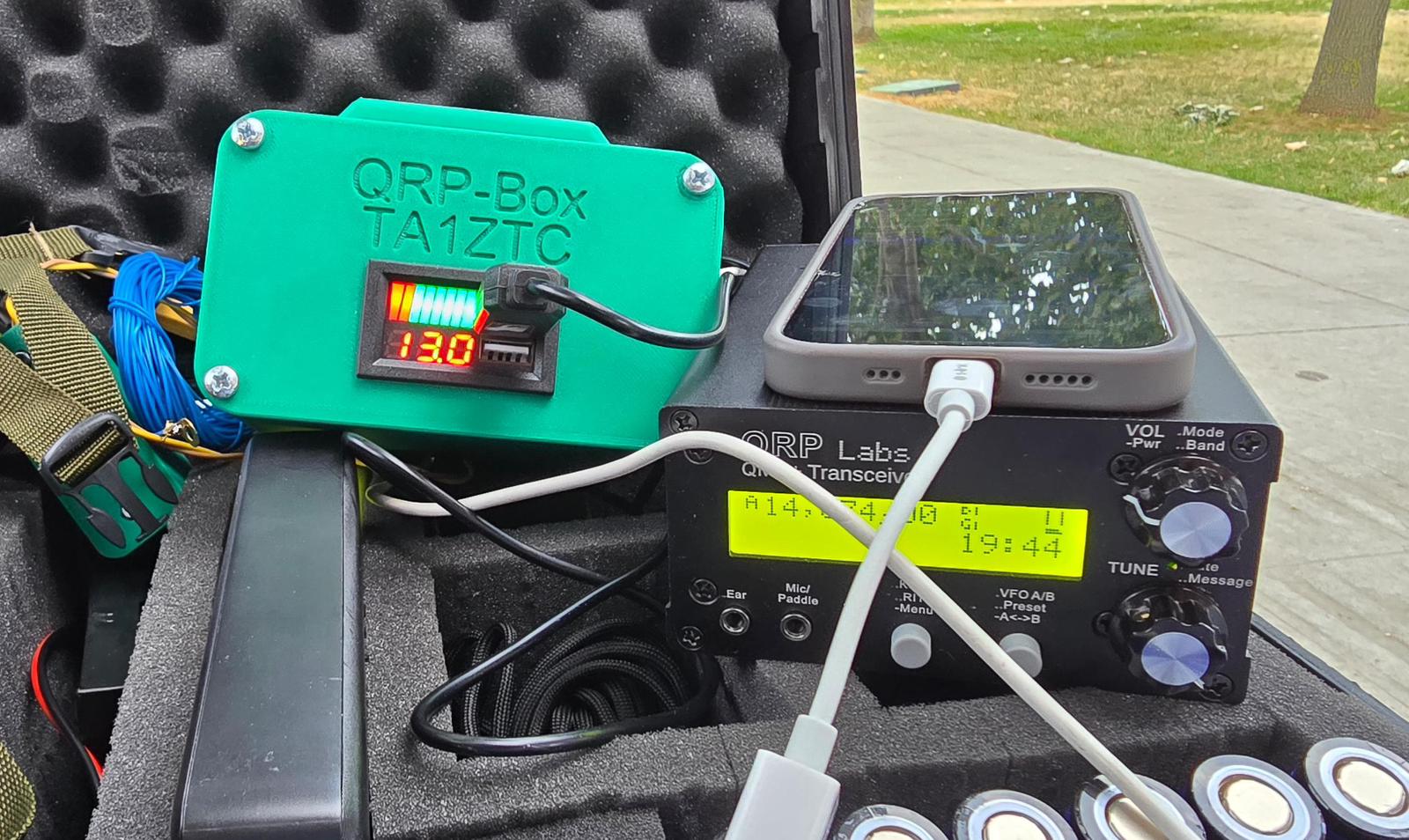

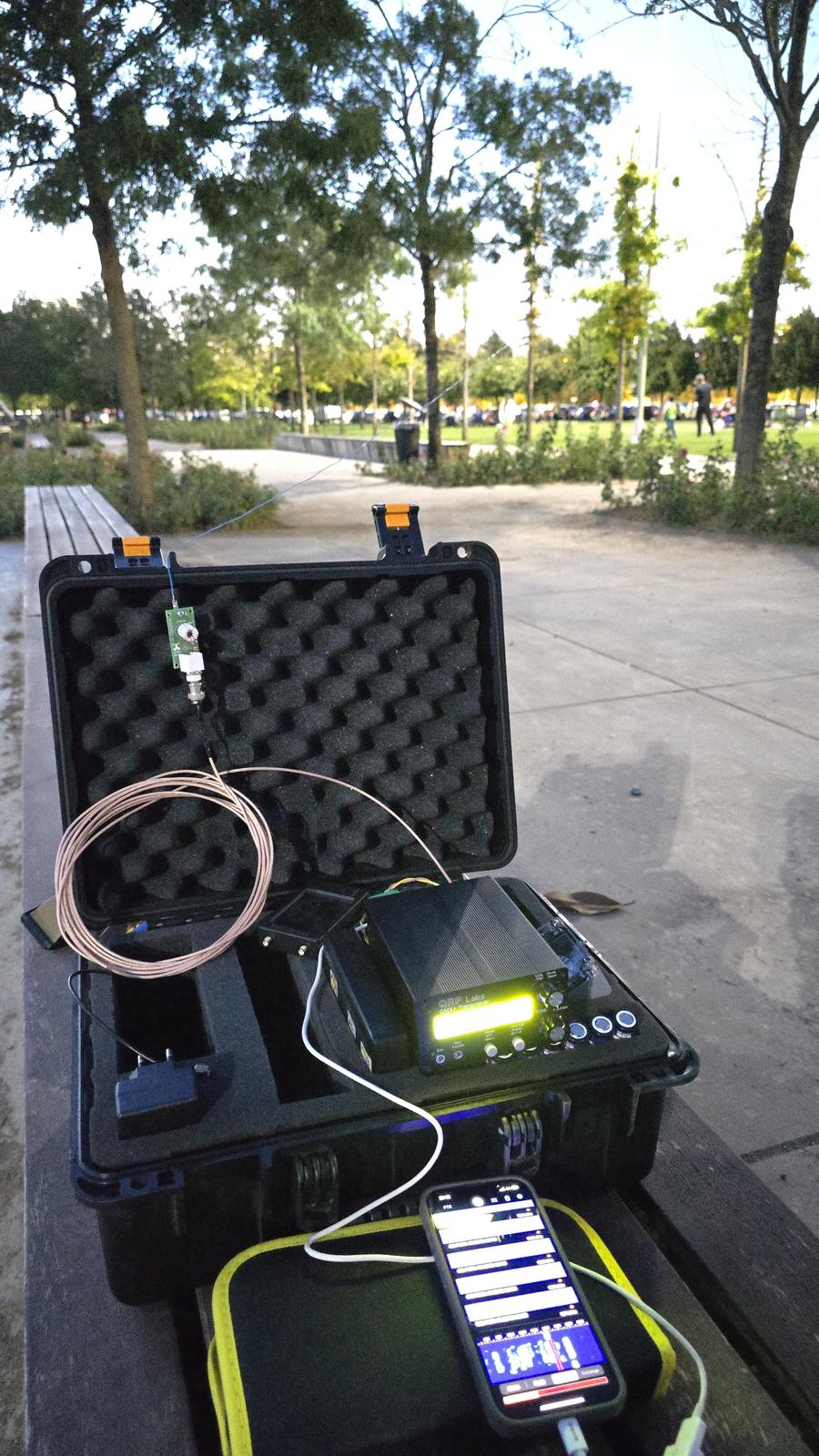

Söz konusu go-boxun bitmiş hali aşağıdaki gibidir.

Yapım süreci oldukça uzun süren, sancılı ama bir o kadar keyifli bir proje oldu benim için. İçime sinerek yaptığım bu kutudan da yine her zaman ki gibi kendime dersler çıkarmayı unutmadım.

Bir sonraki Go-Box projelerinde görüşmek üzere, esen kalın!

73 de TA1ZTC
