QRP Dummy Load!

Hadi gelin beraber kendi 20W Dummy Load devremizi yapalım.

Bu devre için bana vesile olan TA7H, GİTRAD (YM7KK), TA YOUNGSTERS ekibine ve emeği geçen herkese öncelikle sizlerin huzurunda teşekkür ederim.

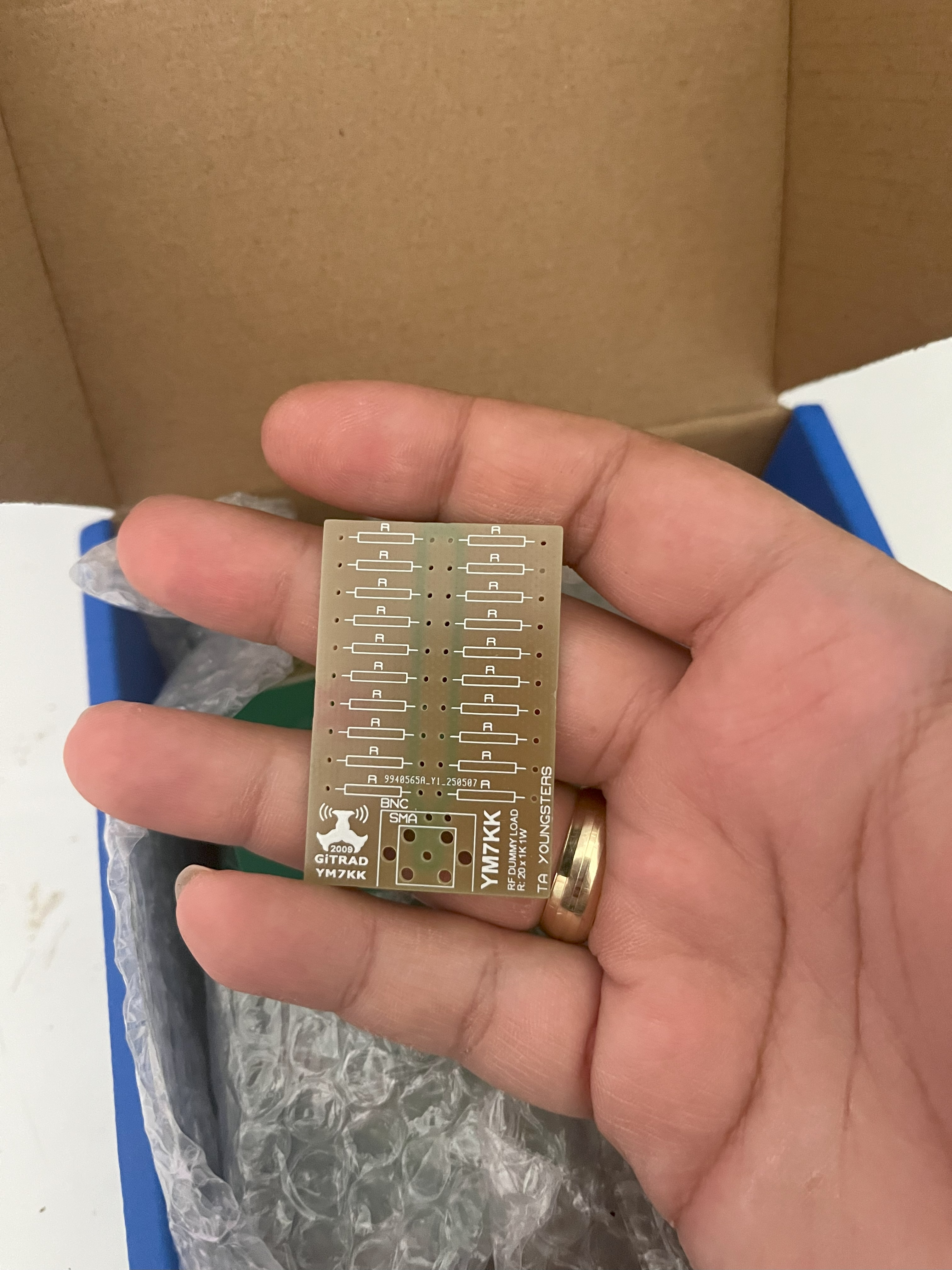

PCB nedir, nasıl imal edilir, ne işimize yarar, nerelerde kullanırız diye Furkan (TA7H) ağabeyimden öğrenmeye devam ettiğim sırada bana tasarladıkları Dummy Load ve Anten kartlarını gösterdi. Hatta Dummy Load kartının V2 olduğunu artık daha küçük olduğundan bahsetti. İlgimi çektikten sonra nasıl bastırabileceğimizi ve neler yapabileceğimizi konuşmaya başladık.

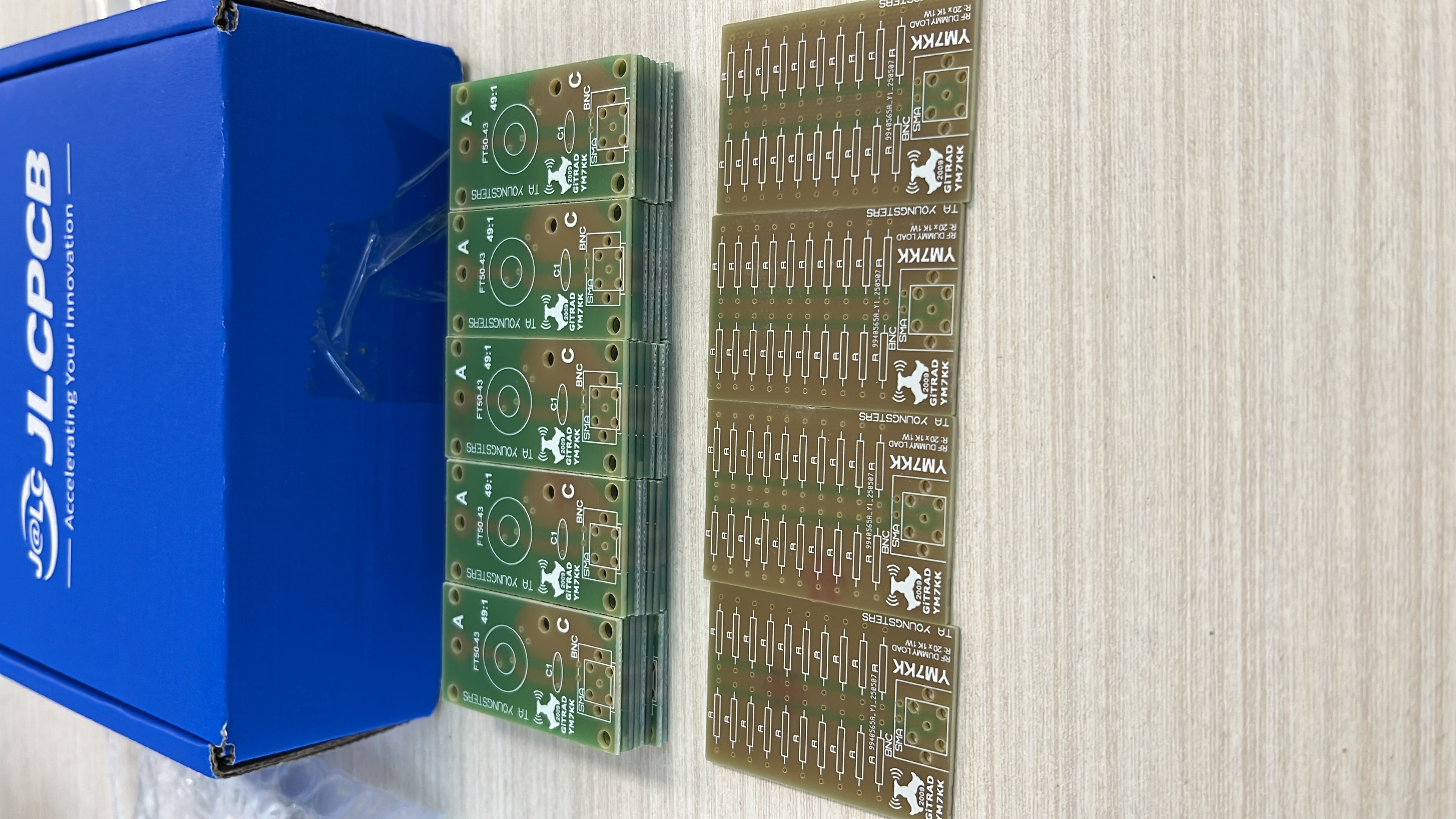

Olurdu olmazdı derken kartları elimizde bulduk =).

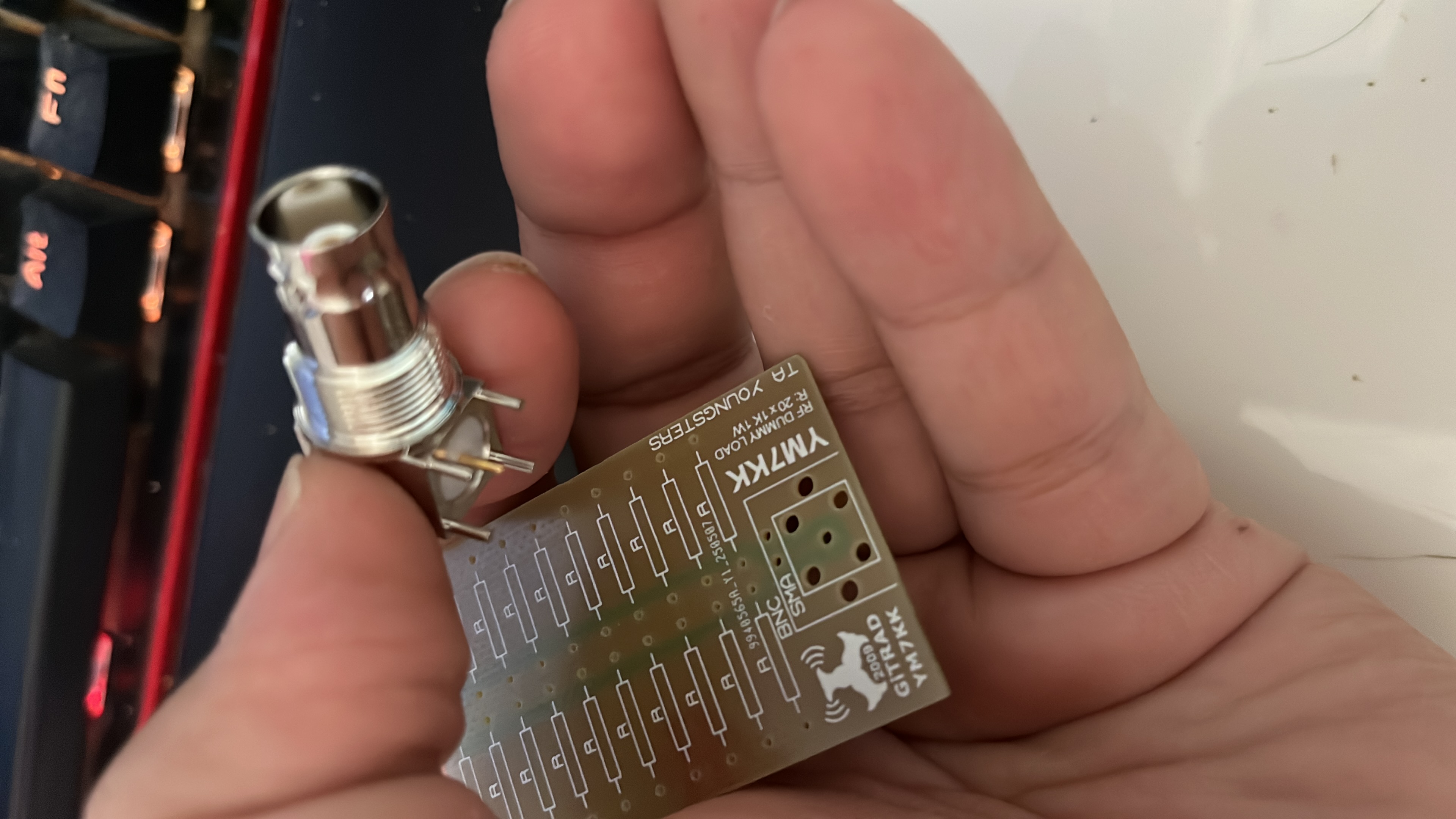

Devre 20 adet 1K1W dirençten ve 1 Adet BNC konnektörden oluşuyor aslında. BNC konnektörü dikkatsizce sipariş ederken ayaklarına bakmadığım için yanlış konnektör sipariş etmişim =(.

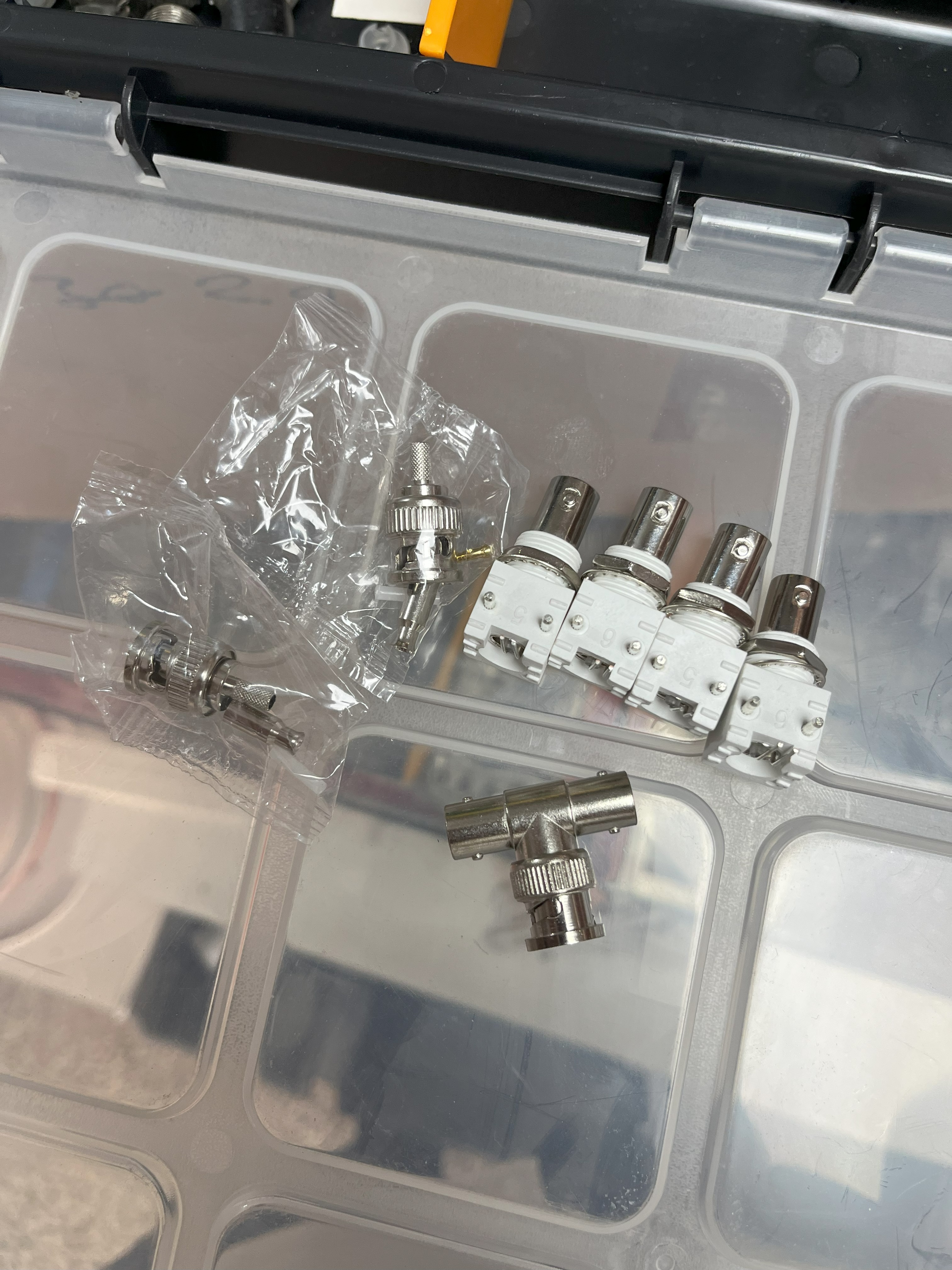

Doğru konnektör modelini bulup Teknik Elektronik Metin Ağabeyden temin ettikten sonra tekrar işe koyuldum.

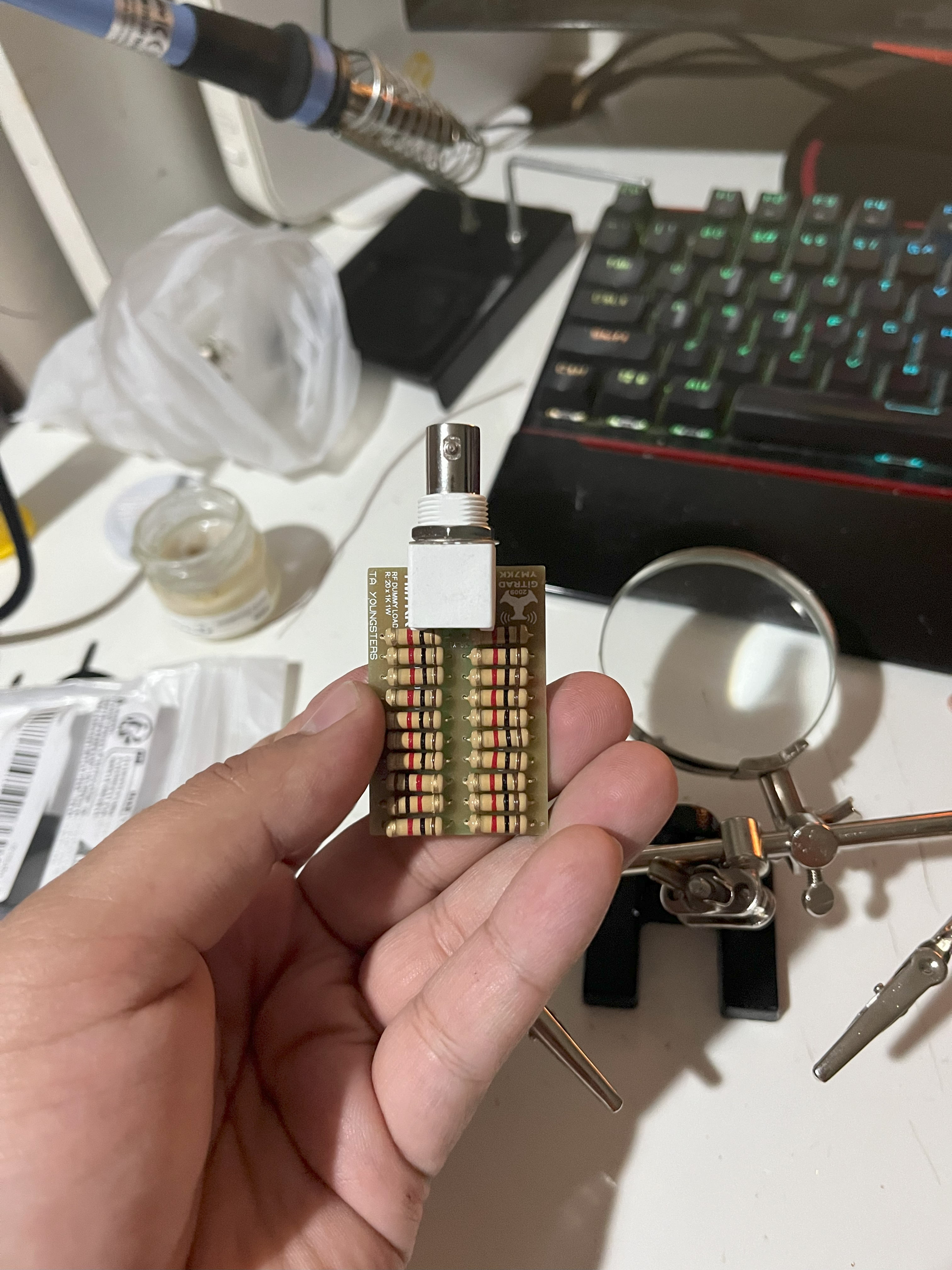

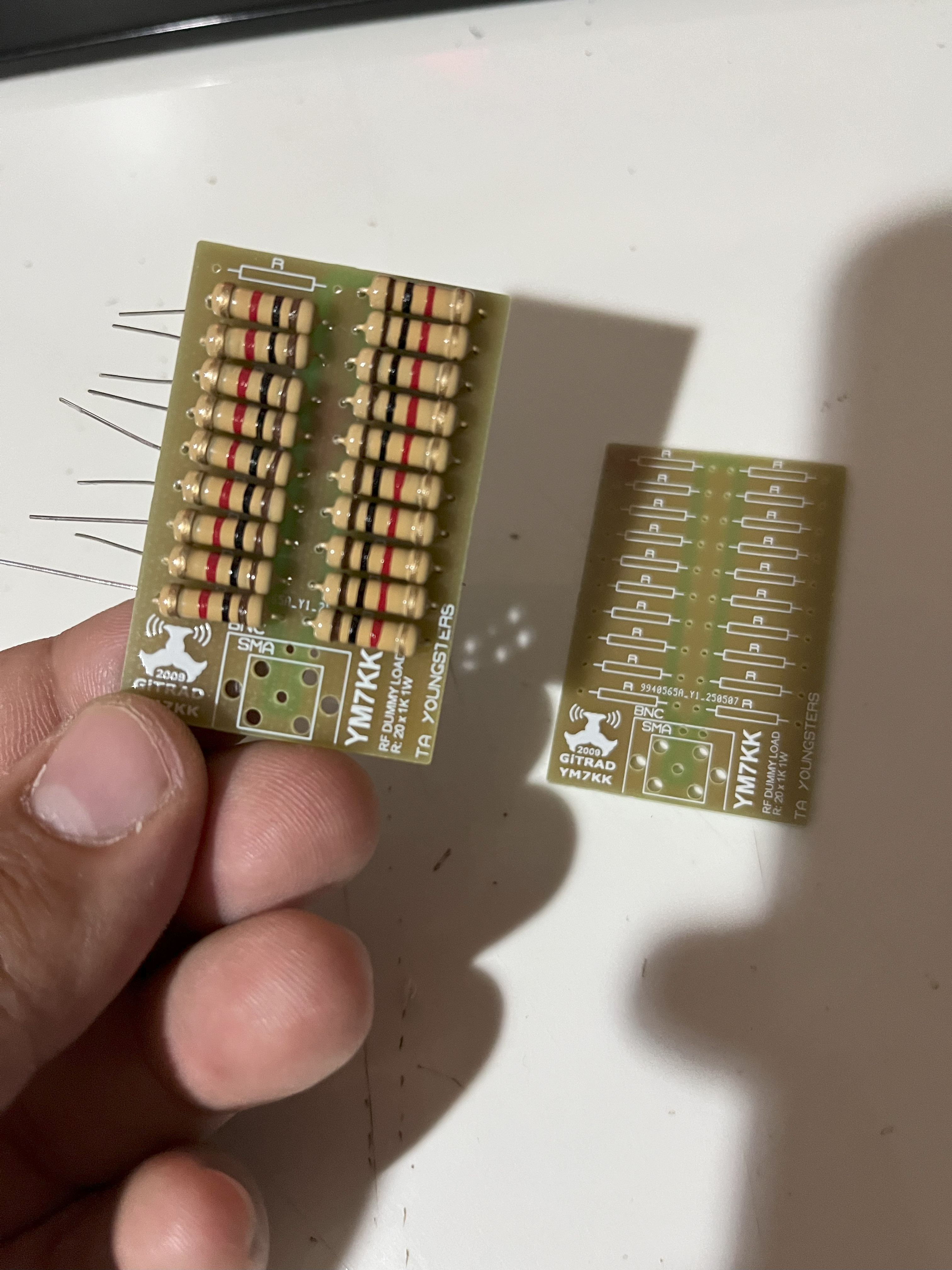

Dirençleri ve konnektörü de lehimledikten sonra 20W Dummy Loadımız hazır. Aynı kart üzerinde BNC ve SMA olarak 2 farklı alternatif için delikler mevcut. Dileyenler SMA konnektör ile de kendi Dummylerini yapabilirler.

73 de TA1ZTC!
