PCB Anten Olur Mu?

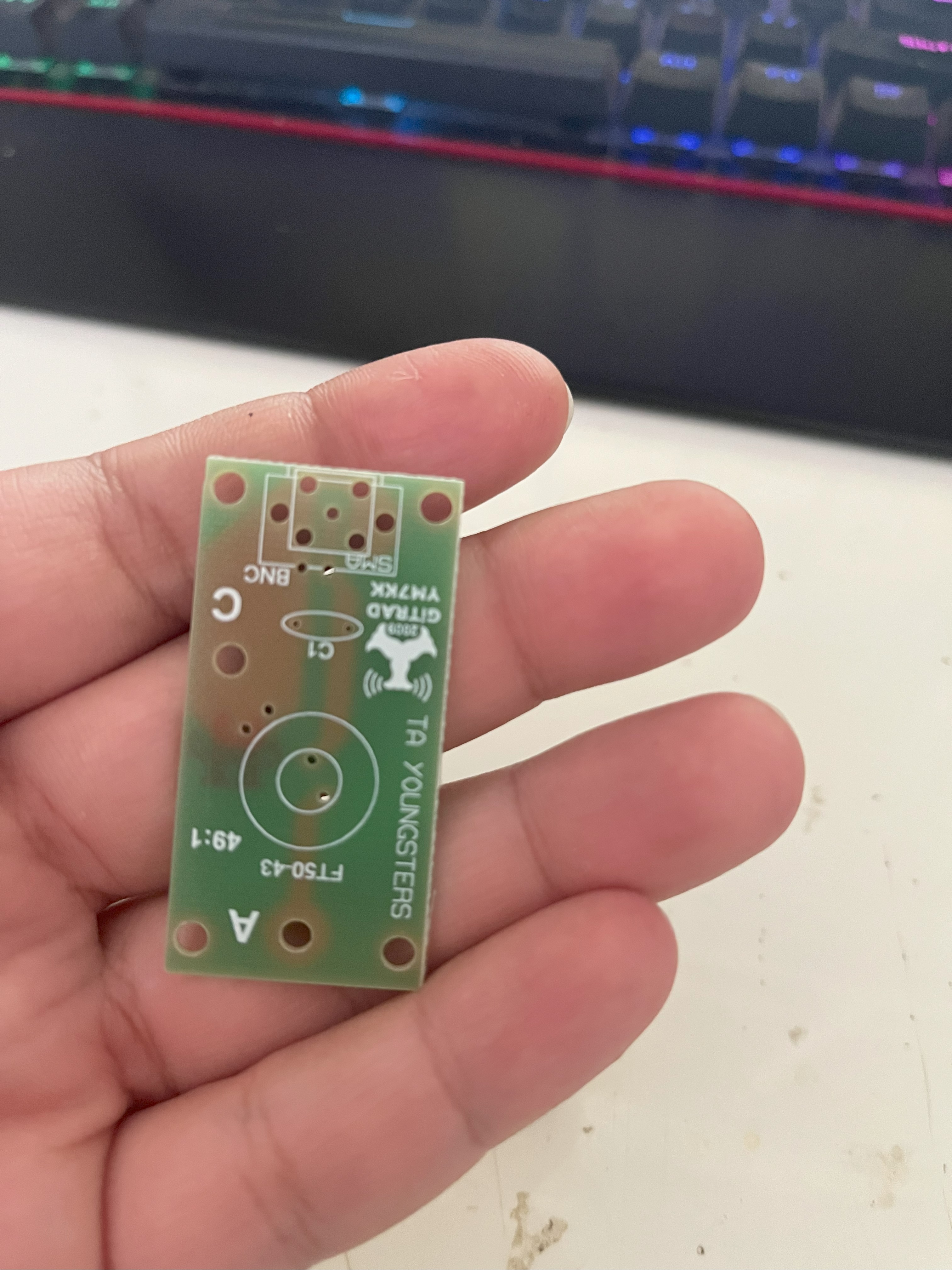

QRP Dummy Load ile beraber bastırdığımız PCB ler ile karşınızdayım. PCBlerin basım hikayesini zaten okuduğunuzu varsayıyorum. YM7KK ve TaYoungsters ekibinin katkılarıyla hazırlanan kartı bastırdım ve masaya yatırdım. Kartı incelemek isteyenler için;

Bu esasında 49:1 bir balun. Ama çok daha portable ve küçültülmüş halde.

Malzemeler: 50-43 Toroid, 2 Adet M3 Civata, 4 Adet M3 Somun, 100pF 2Kv Kondansatör, BNC Konnektör, 0.30mm bobin teli, M3 Pabuç

Gelelim işin icraat kısmına.

İşin en zor kısmı 50-43 Toroidi sarmaktı.

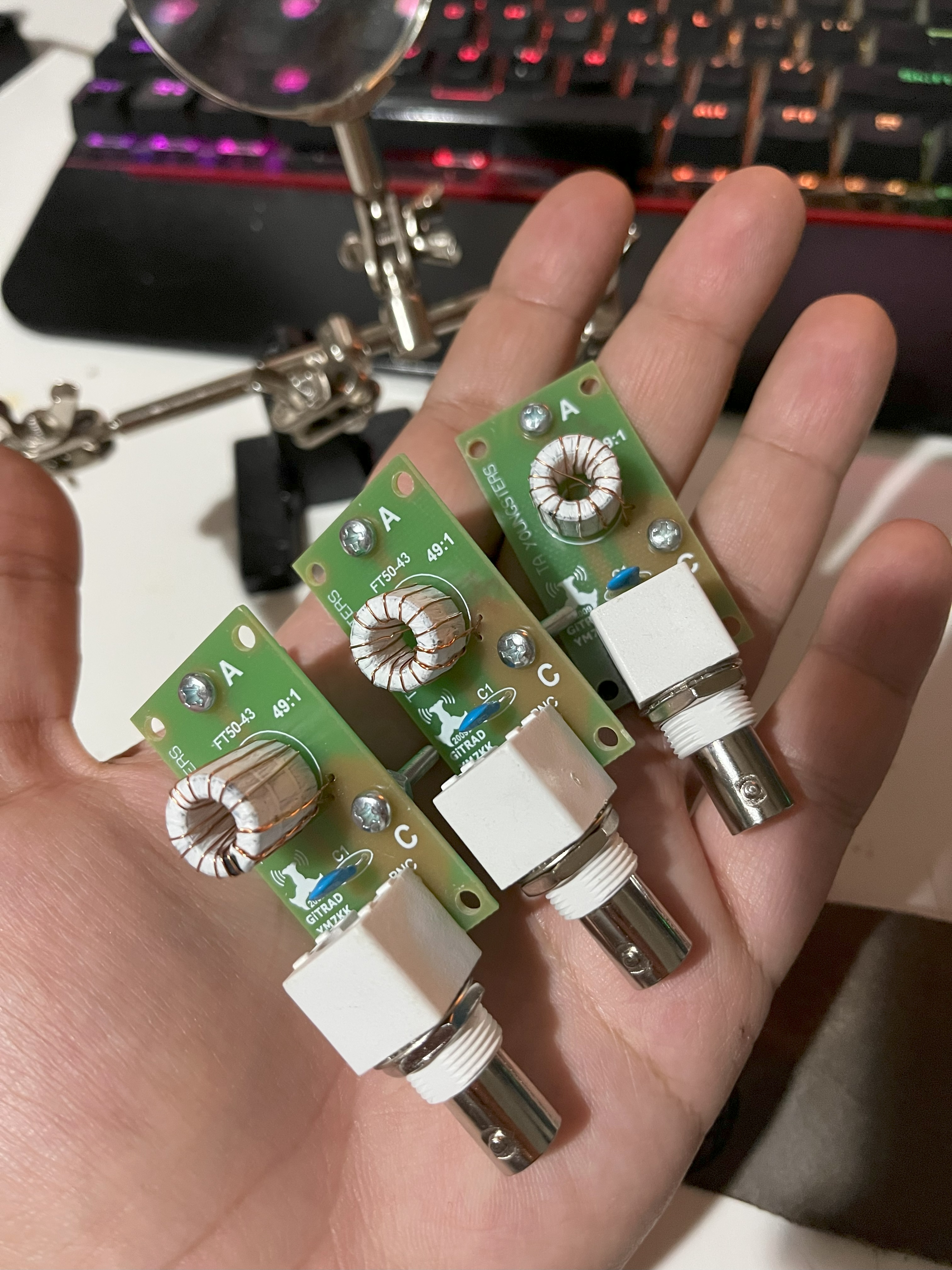

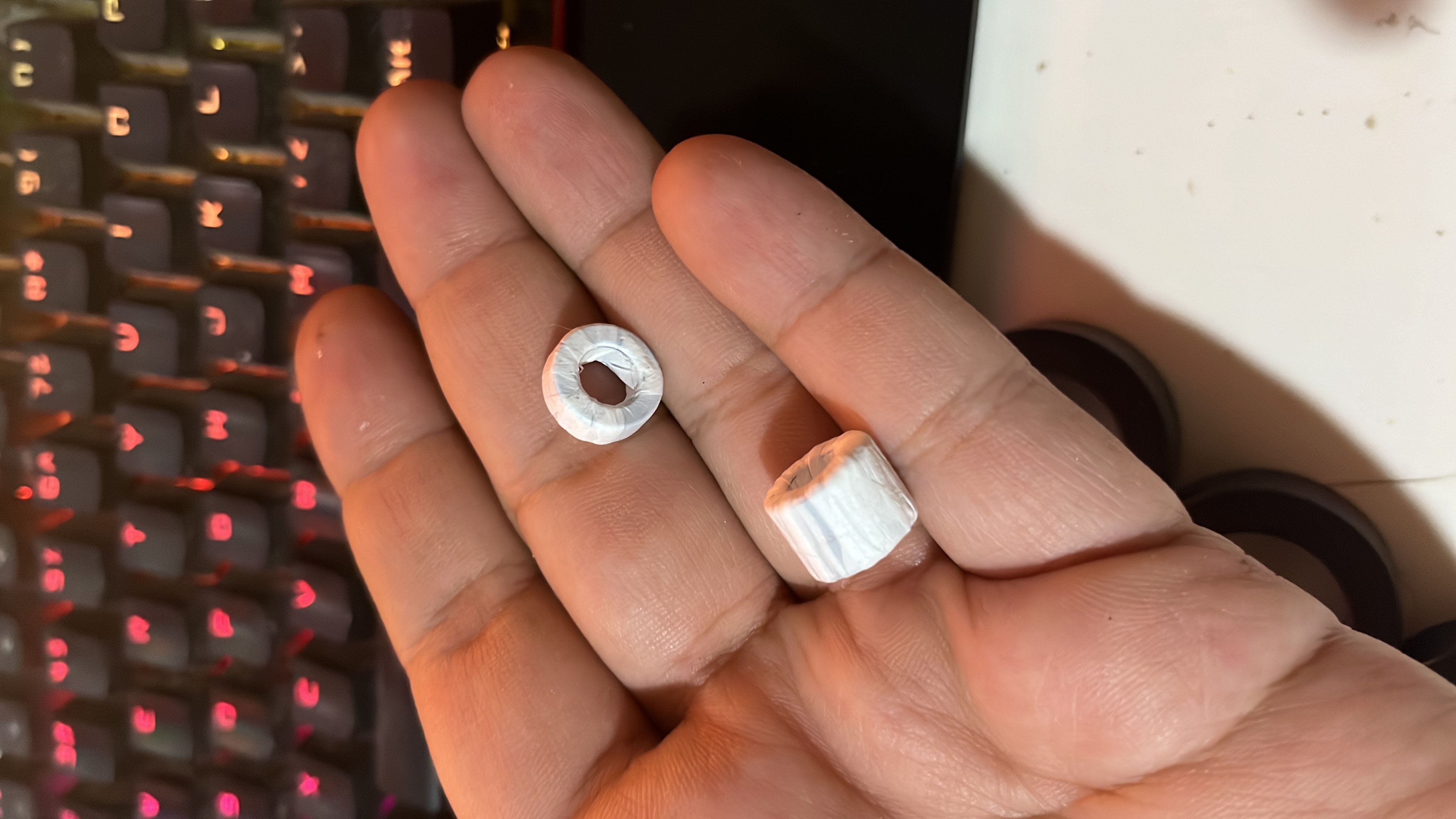

Her zaman yaptığım gibi önce toroidleri teflon bant ile sararak başladım. Dijital modlarda beni üzmesin diye 2 Stack yapıp (2 Toroid üst üste) bir de öyle sardım. Sonrasında TA7H ile konuşup "Neden olmasın" diyerek gittim 3 Stack sardım.

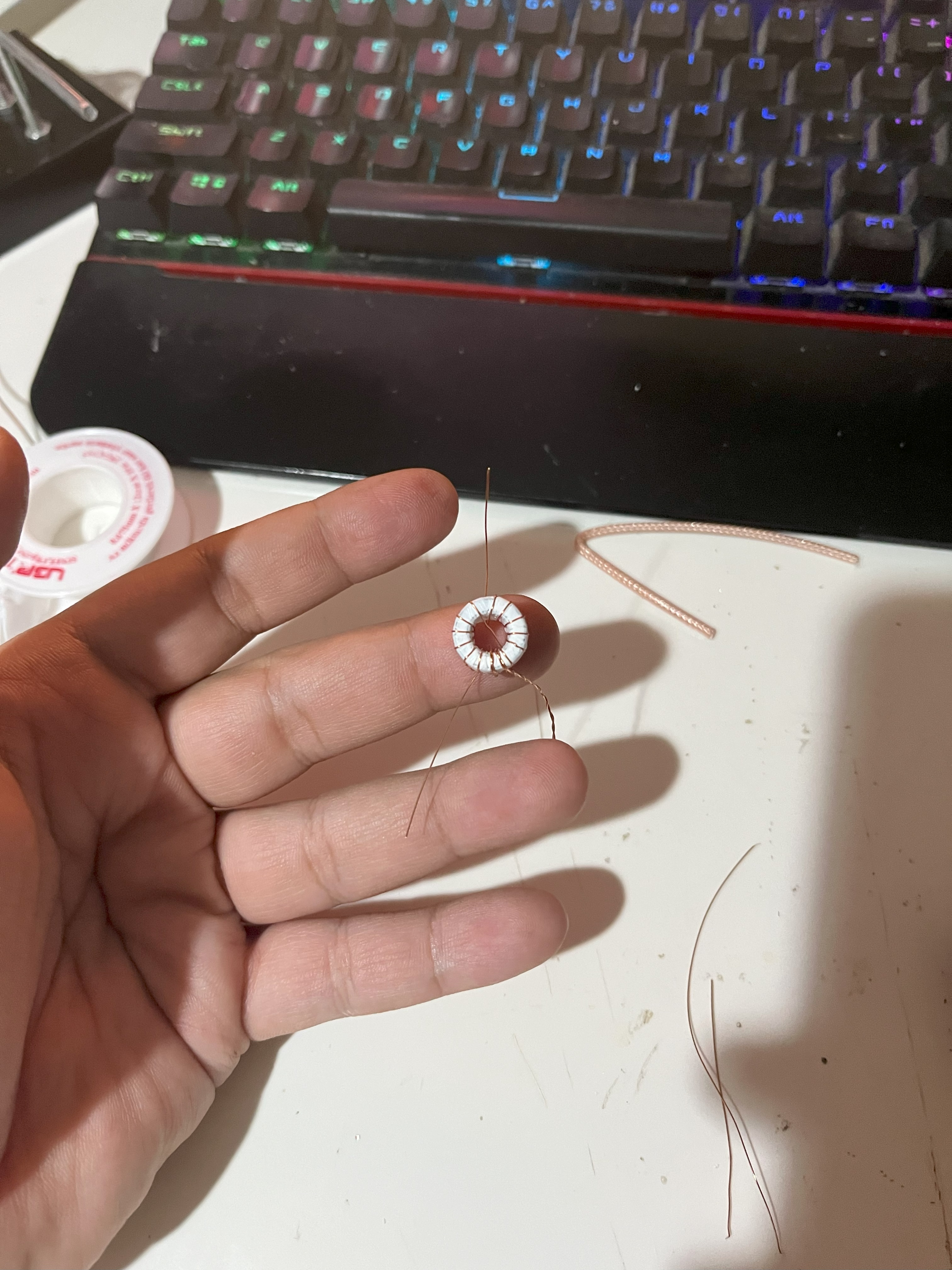

Sonraki aşamada 49:1 Balun mantığıyla bobin telini sarmaya başladım. Tel ince ve toroid küçük olduğu için beni ekstra zorladı. Zorlanmadım diyemeyeceğim.

Ortaya çıkan görüntüden memnundum ama :)

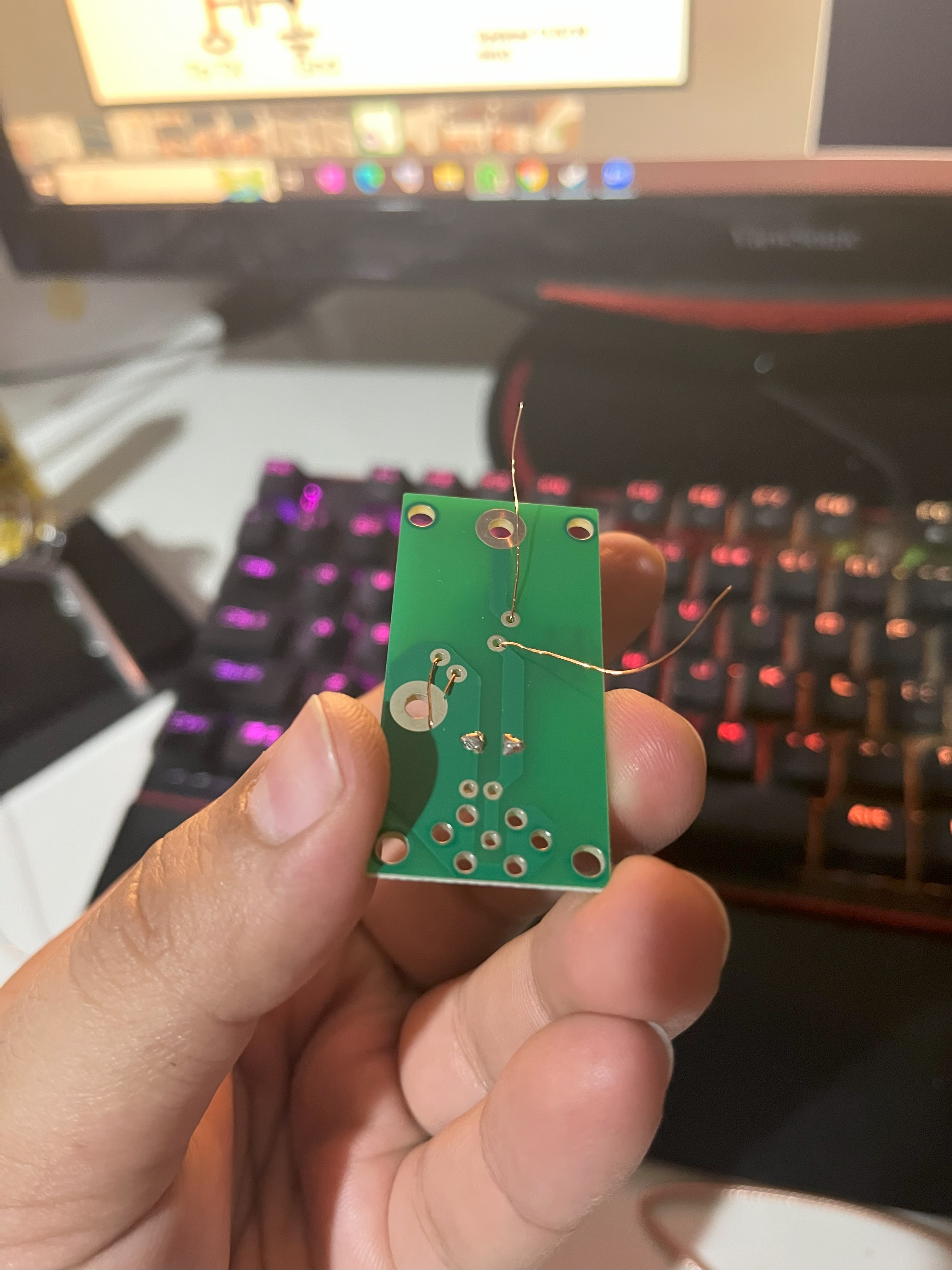

Uygun yuvalara telleri yerleştirip lehimlerken yine zorlandım. İnce bobin tellerini koparmadan kazımak beni ekstra terletti.

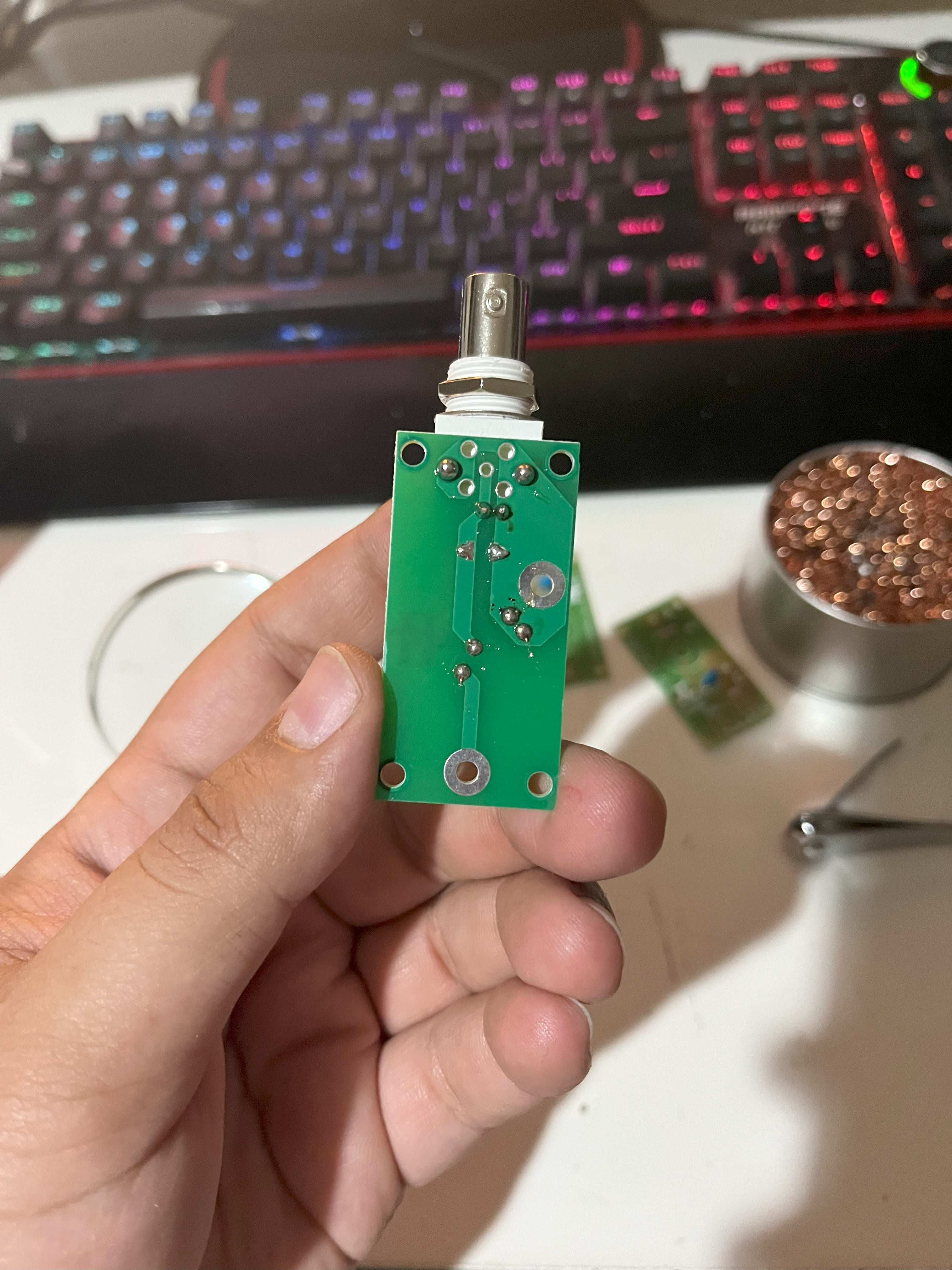

Toroidi lehimledikten sonra işin %90ı neredeyse bitti. Kondansatörü ve konnektörüde lehimledim. Kartın alttan şekli böyle gözüküyor. (Profesyonel bir lehim yapamadığımı lütfen yüzüme vurmayın)

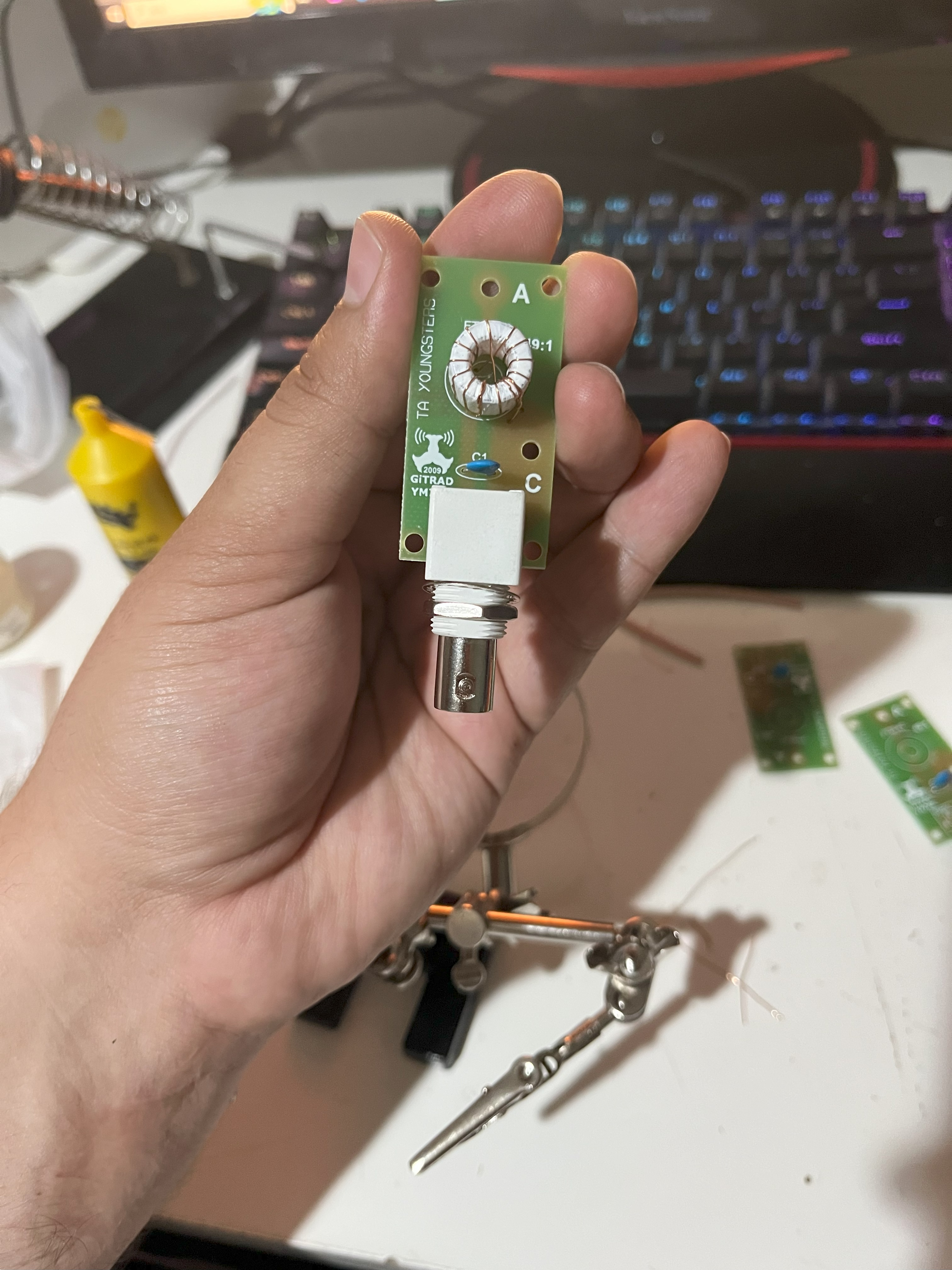

Üstten görünümü de bu şekilde.

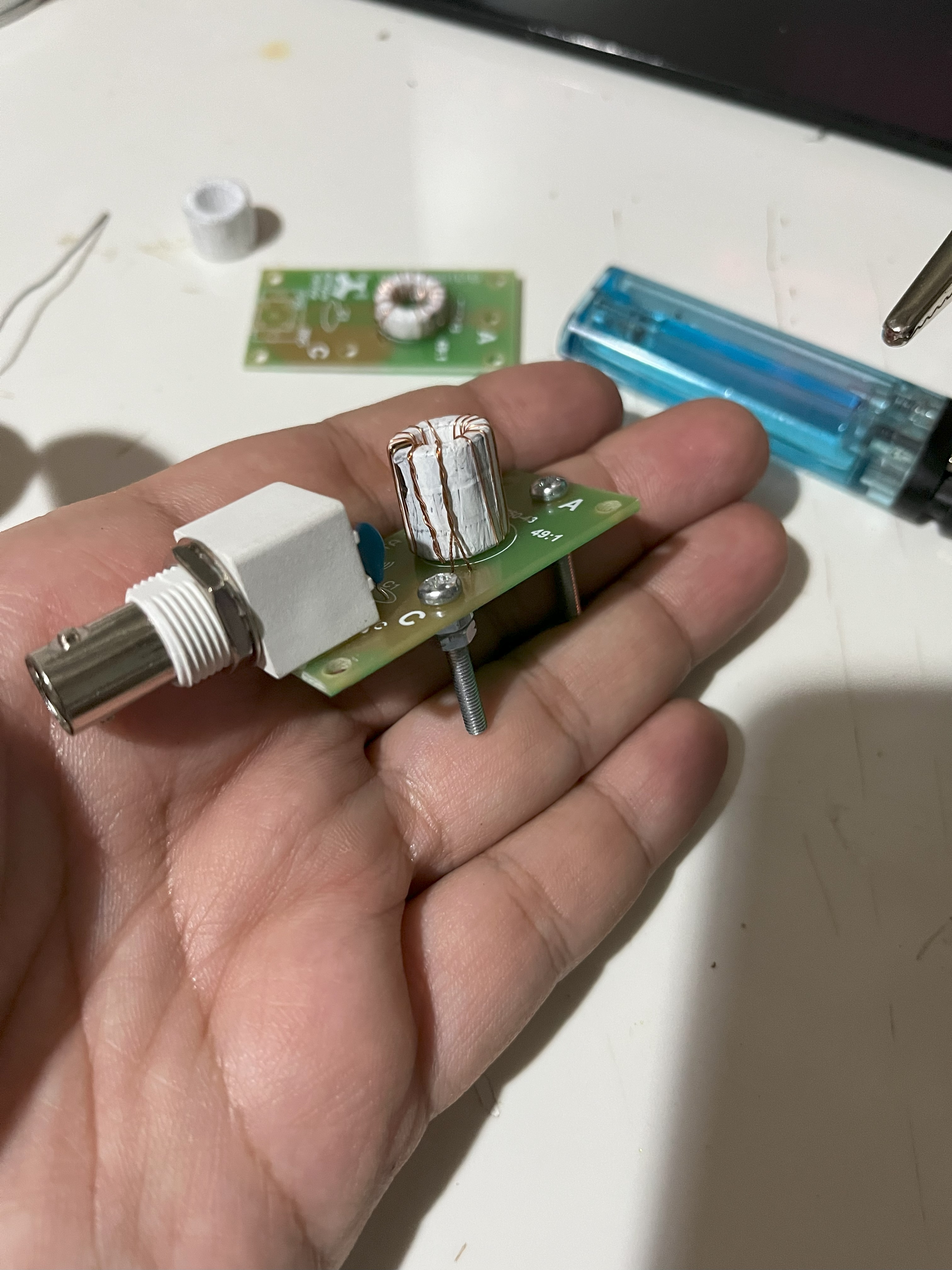

Vidaları yerlerine montaj yaptıktan sonra 2. somunlarını da taktım. 2. Somunlar canlı uç ve toprak bağlantılarındaki pabuçlar için.

Aslında 49:1 sarmak dışında çok ta zor bir yapım süreci olmadı benim için. 49:1 mantığını kavradıktan sonra her şey rayına oturdu. Sadece montaj yaptım diyebiliriz. Tabiki sonradan biraz abartmış olabilirim :)

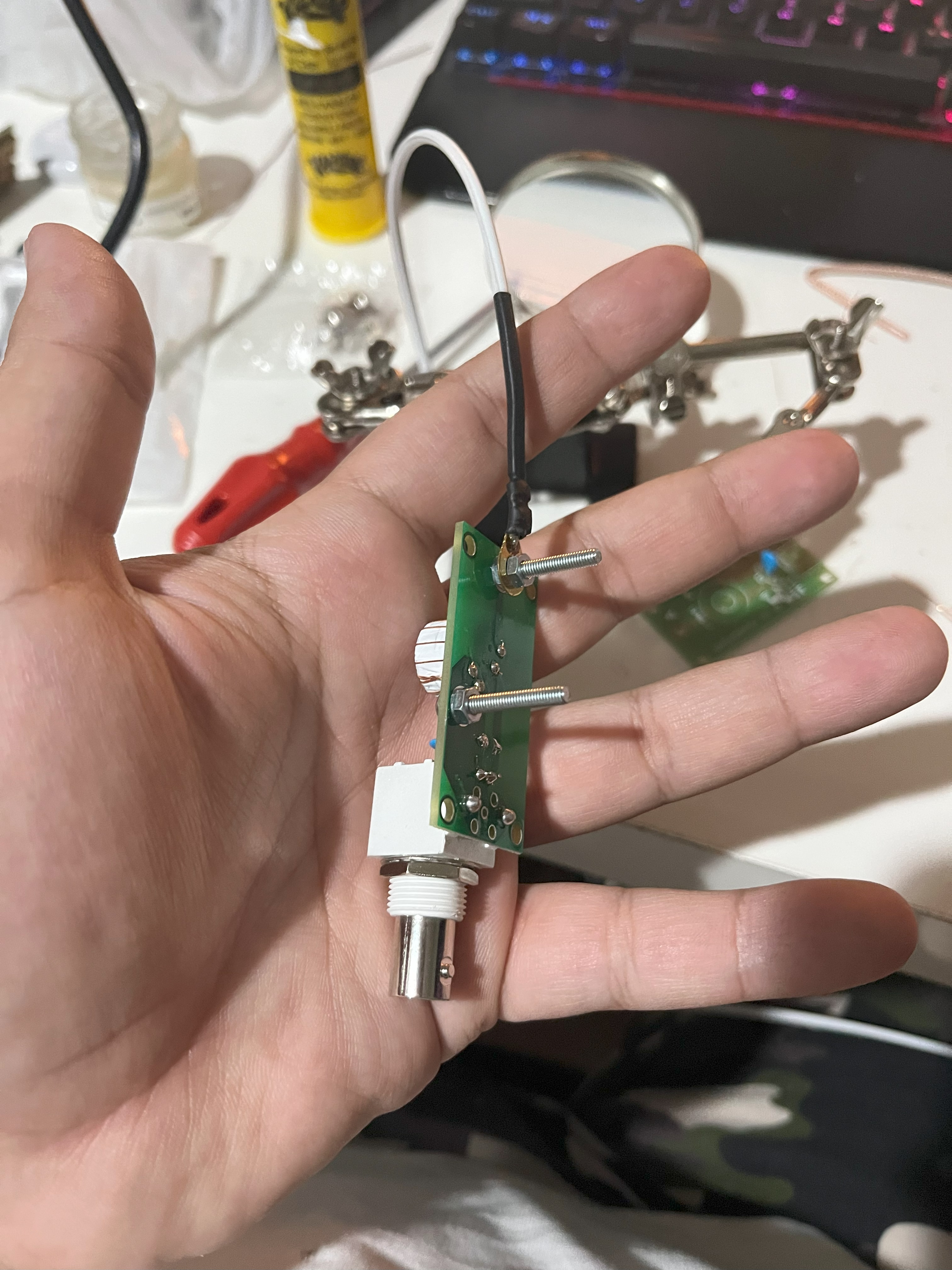

Kablo olarak 2x0.75 hoparlör kablosunun tekini kullandım. Pabuca bağlayıp shirink ile sabitledikten sonra yerine montajını yaptım.

Antenin bitmiş hali bu şekildeydi. Go-box içerisine girdiğinde tam olarak gözüm ısınmamıştı. 0.75 kablo çok kalındı ve sardığımda fazla yer kaplıyordu.

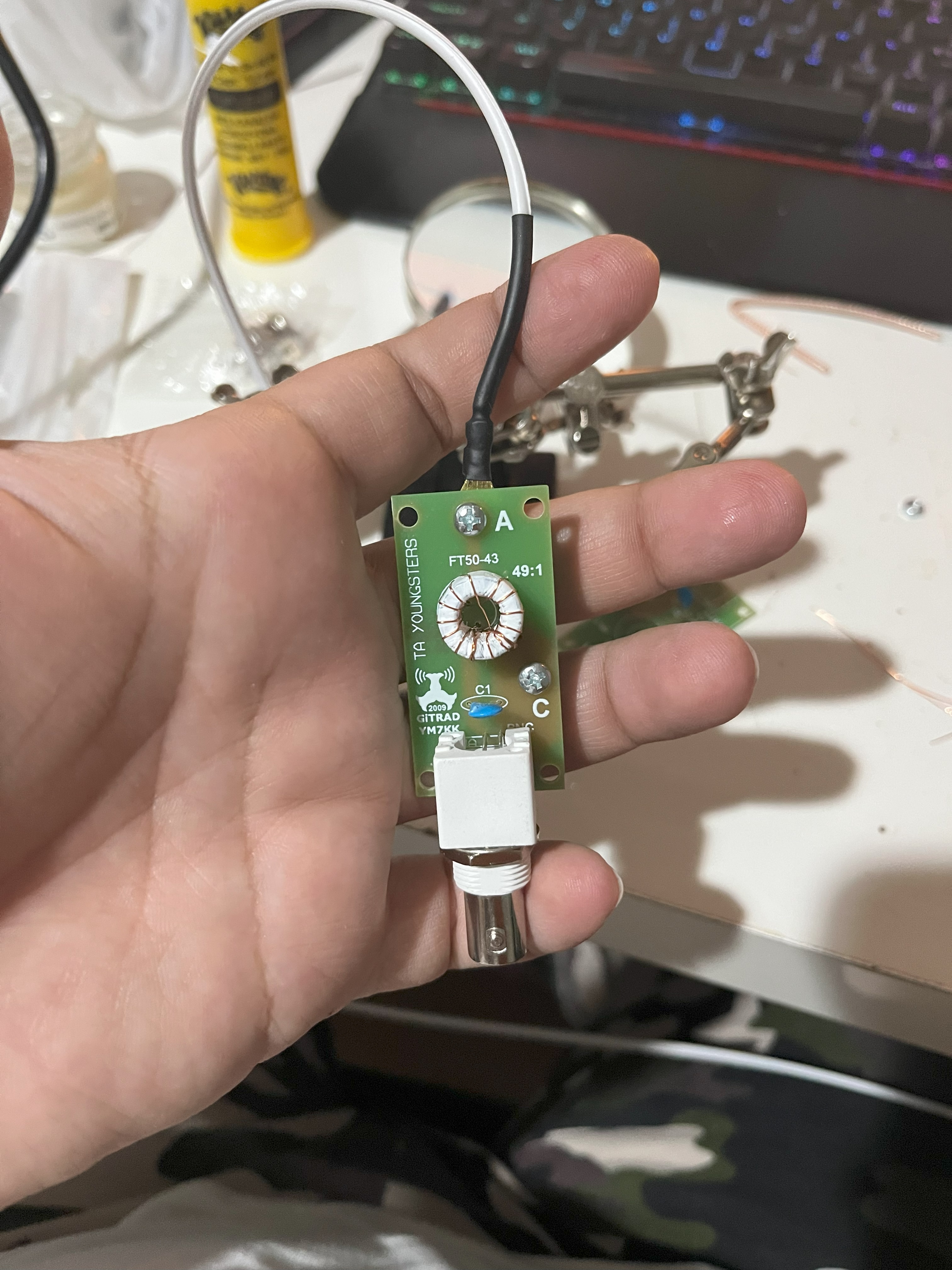

Zil teliyle yeniden revize ettiğimde son şeklini almış oldu.

TA7H ile yaptığımız İstanbul aktivasyonlarının tamamında bu anteni kullandım. İlk çalıştığımız parkta ayarını yaptıktan sonra keyifle kullandığımı söyleyebilirim.

Zil telinin maliyetinin düşük olması, yedek tel taşıma imkanım ve kapladığı alanla birlikte tam Go-Box a yakışır bir canavar oldu. Zil telinin biraz dayanıksız olduğunu, çok fazla gerilmeye ve dirence dayanamayacağını farkındayım. Metre fiyatı ve kapladığı alan dolayısıyla yanımda bir adet yedek taşımak bana çok daha mantıklı geldi. Sahada kopması halinde yedek tele geçilir. Aktivasyon sonunda eve ulaşıldığında diğer yedek tel çantaya eklenebilir.

Neticede benim beğendiğim ve severek kullandığım bir antenim olmuş oldu, sizlerde buraya kadar okuduysanız umarım siz de beğenmişsinizdir. Buradan sizlerin huzurunda YM7KK ve TaYoungster ekibine tekrardan şükranlarımı sunarım.

73 de TA1ZTC!
