QRP Box! Taşınabilir Güç Kaynağım.

Bu projeyi neden yaptım? Pillerle ve pil grupları çok ilgimi çekiyordu be bunlarla çalışmak çok istiyordum. Ne bir fikrim ne de bilgim olan bir alandı. Öğrenmek istiyor ve kendim bir şeyler ortaya koymak istiyordum. BMSler, piller, nikel şeritler, kapton bantlar, lifli bantlar, arpayalıtkan kağıtlar, Li-İonlar, LiFePo4ler, 3Cler, 5Cler, iç dirençler, balans hep bu proje ile hayatıma girdi. Bu proje aslında daha büyük pil grupları için bana alıştırma olmuştu ve amacına ulaşmıştı. Bana bir şeyleri öğretmişti. Artık geriye keyifle kullanması kaldı. Sizlere de keyifle okuması.

QMX+ için Go-Box hazırlarken enerji için bazı çözümler arama ihtiyacı doğdu. İlk başta powerbank tercih ettim. 5V-12V çevirici bir kablo ile sorunumu çözüyordum. Evet basit bir çözümdü. Powerbank ufaktı da ama kendimden bir şeyler katamamıştım.

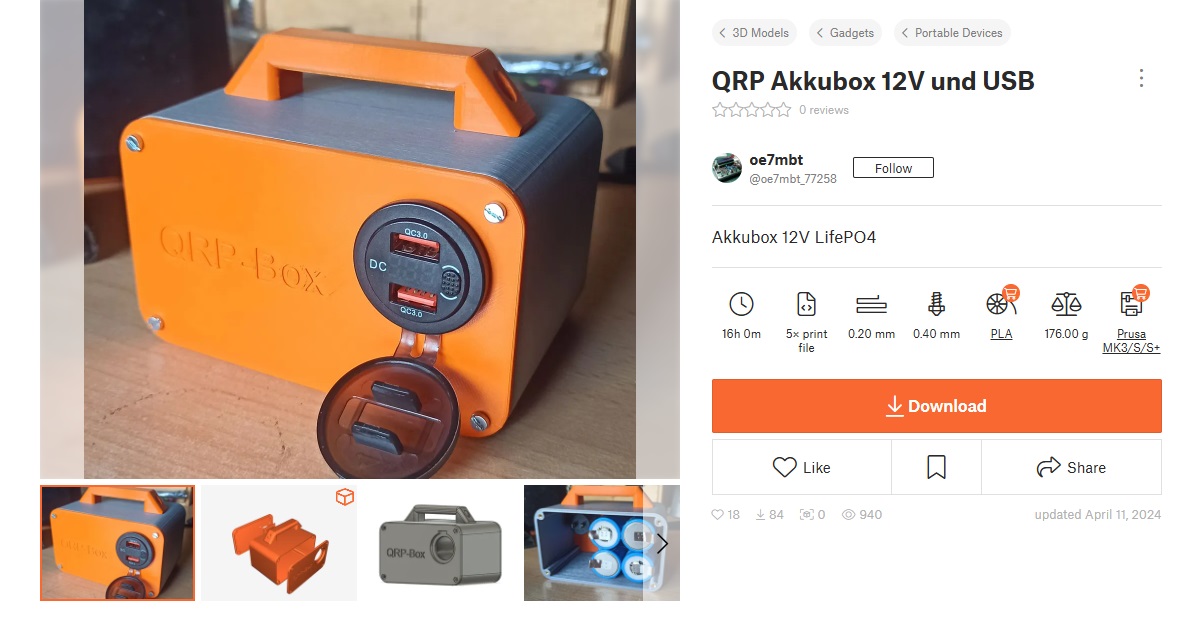

Kişiselleştirme işlerini severim. Bunun için arayışlara başladım ve araştırmalar yaparken 3D çizim paylaşılan sitelerin birinde tam aradığım ürünü buldum.

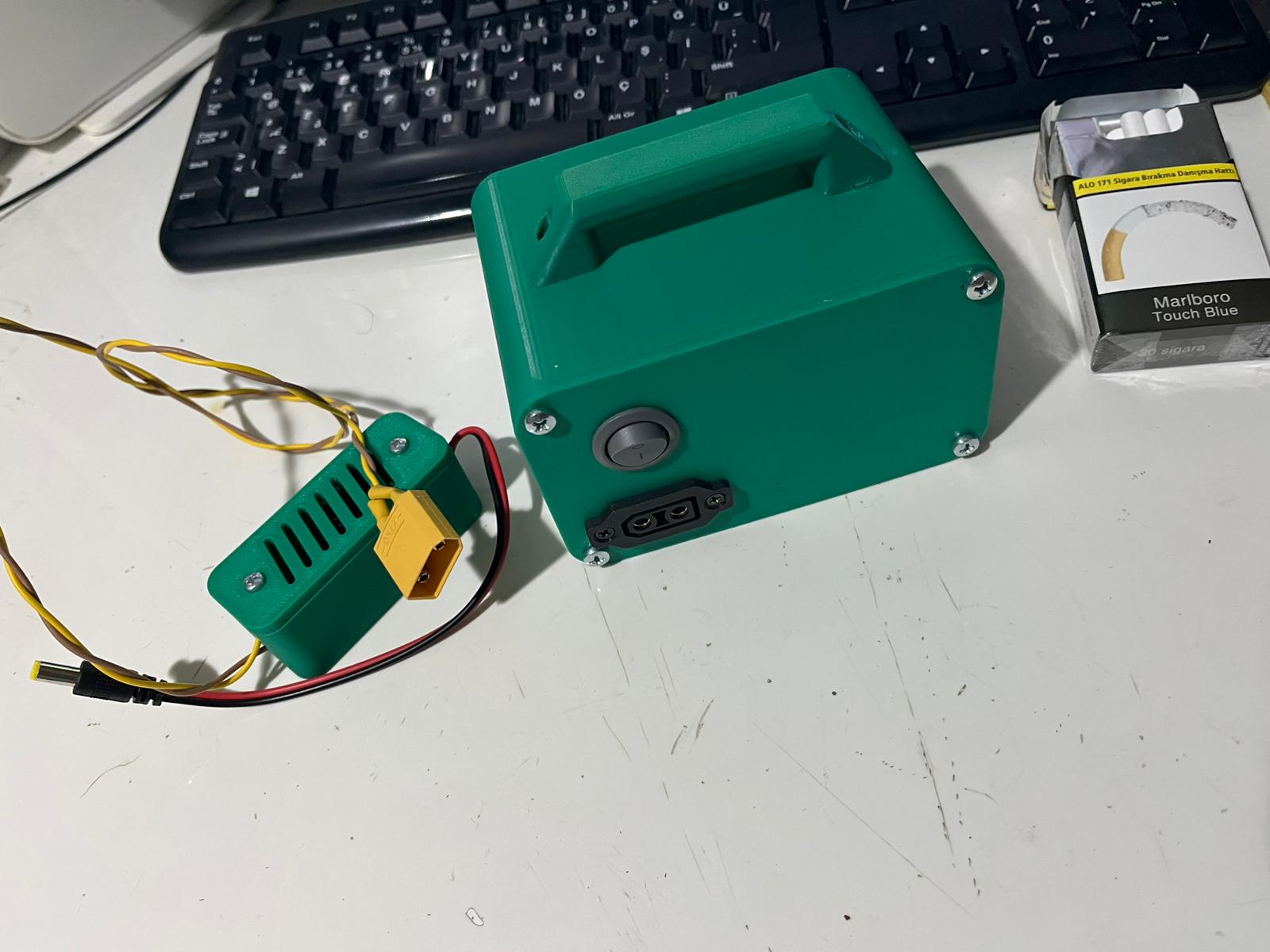

Çizimleri indirip incelemeye başladım. Çizim ve modellemeden anlamadığım için bu işten anlayan arkadaşlarıma istediğim revizeleri yaptırdım. Soketi XT90 olarak tercih ettim. On-Off düğmesini arkaya aldım, gösterge yerini elimizdekinden kullanacağımız için yeni ölçülere göre yeniden çizdik, tabi ki biraz da kişiselleştirmek adına çağrı işaretimizi ekledik =).

Baskıdan geldi, fakat baskıları hiç beğenmemiştim. Belki kimine göre idare ederdi ama benim için kalitesi çok düşüktü. Görsel kesinlikle bana hitap etmedi. Tekrardan baskı arayışına girdim. Meslektaşımın 3D yazıcısının olduğunu öğrendikten sonra bana yardımcı olup olamayacağını sordum, seve seve yapabileceğini söyledikten sonra parçaları benim için hazırlamıştı.

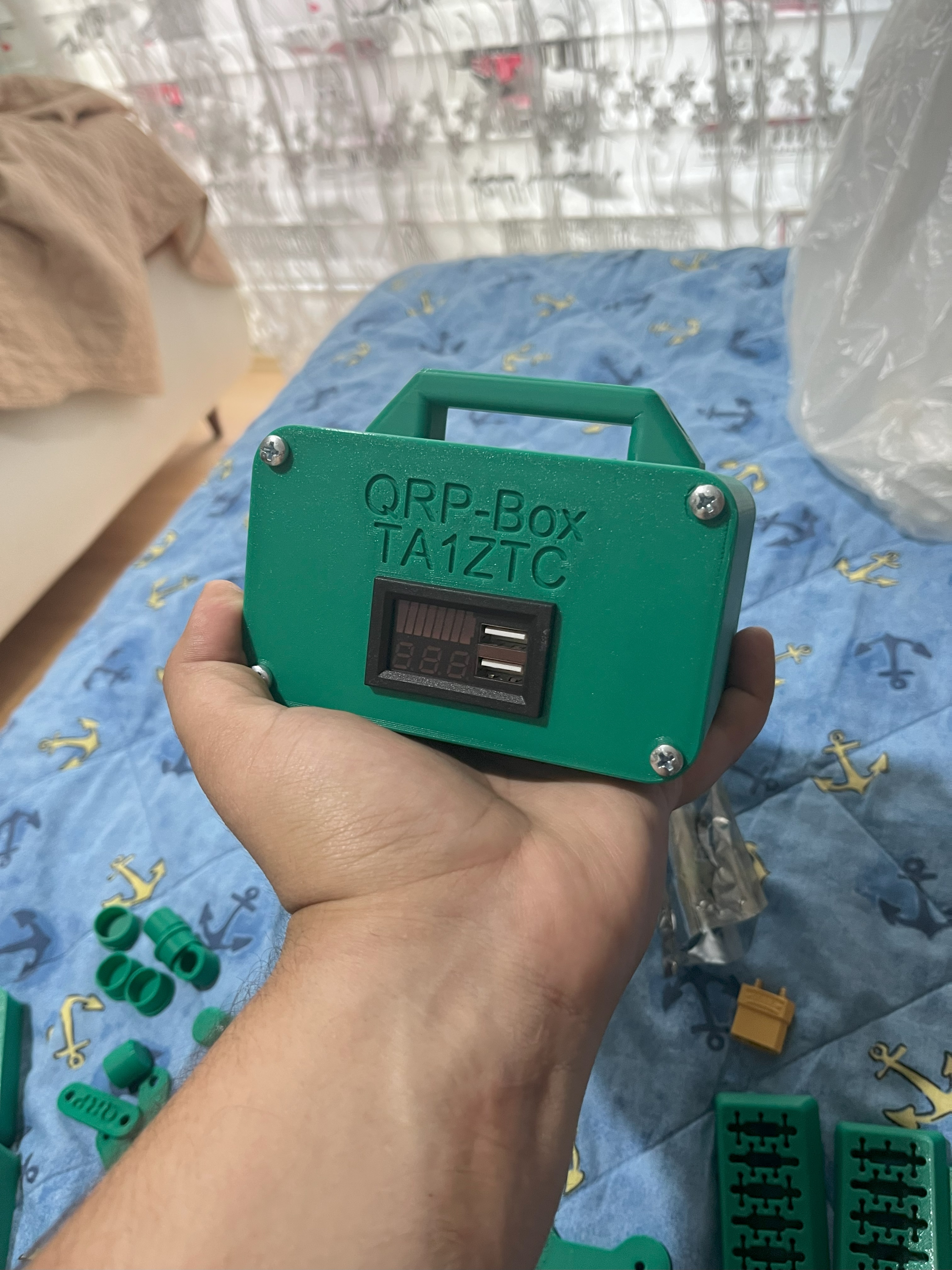

İşte bu! Harika gözüküyorlardı. İlk gelen görseller beni aşırı heyecanlandırmıştı. Hemen içinin dizaynına başladık. Zaten yerimiz ufaktı, hareket edebilecek pek bi alanımız olmadığından 4 adet LifePo4 pil aldık ve montajını yaptık. Bir BMS ile dengeleyip iç bağlantılarını yaptıktan sonra ilk startı vermek için can atıyordum.

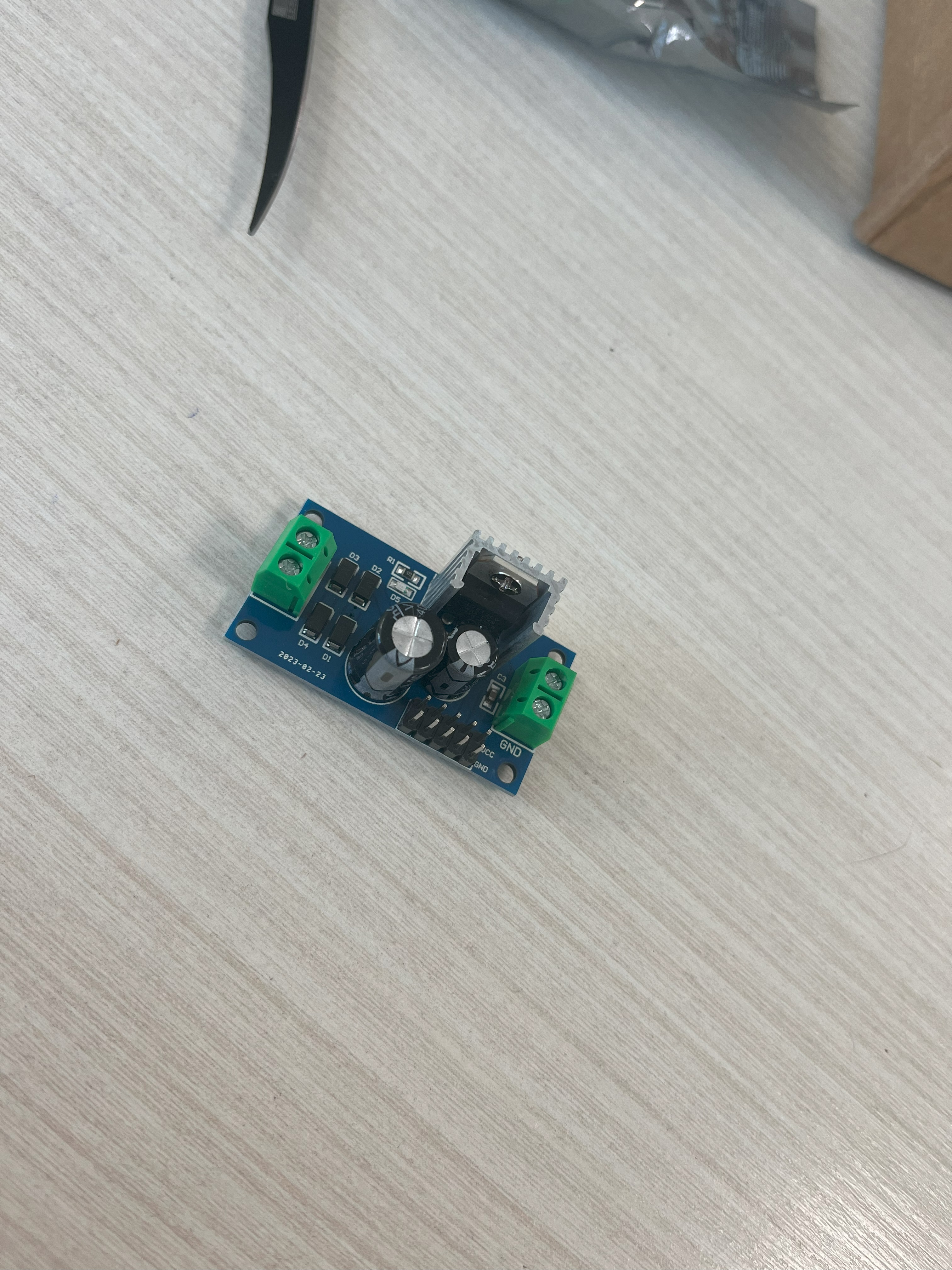

Biraz da kervan yolda düzülür diyerek hareket ettiğimizden iş bitince aklıma bu pillerin voltajının 12 den yüksek olduğu geldi. Hemen bir çözüm arayışına girdik ve LM7812 Devre kartı alarak sorunu çözeceğimizi düşündük. LM7812 geldi ve kutunun içine sığmadığını gördüğümüzde yeniden dumur olmuştuk. Bunu için LM2596 ya yaptığımız devre kartı koruyucunun çizimi üstünde biraz oynayarak LM7812 ye uygun hale getirdik. Uç bağlantılarını da yaptıktan sonra artık 12V besleme için hazırdı.

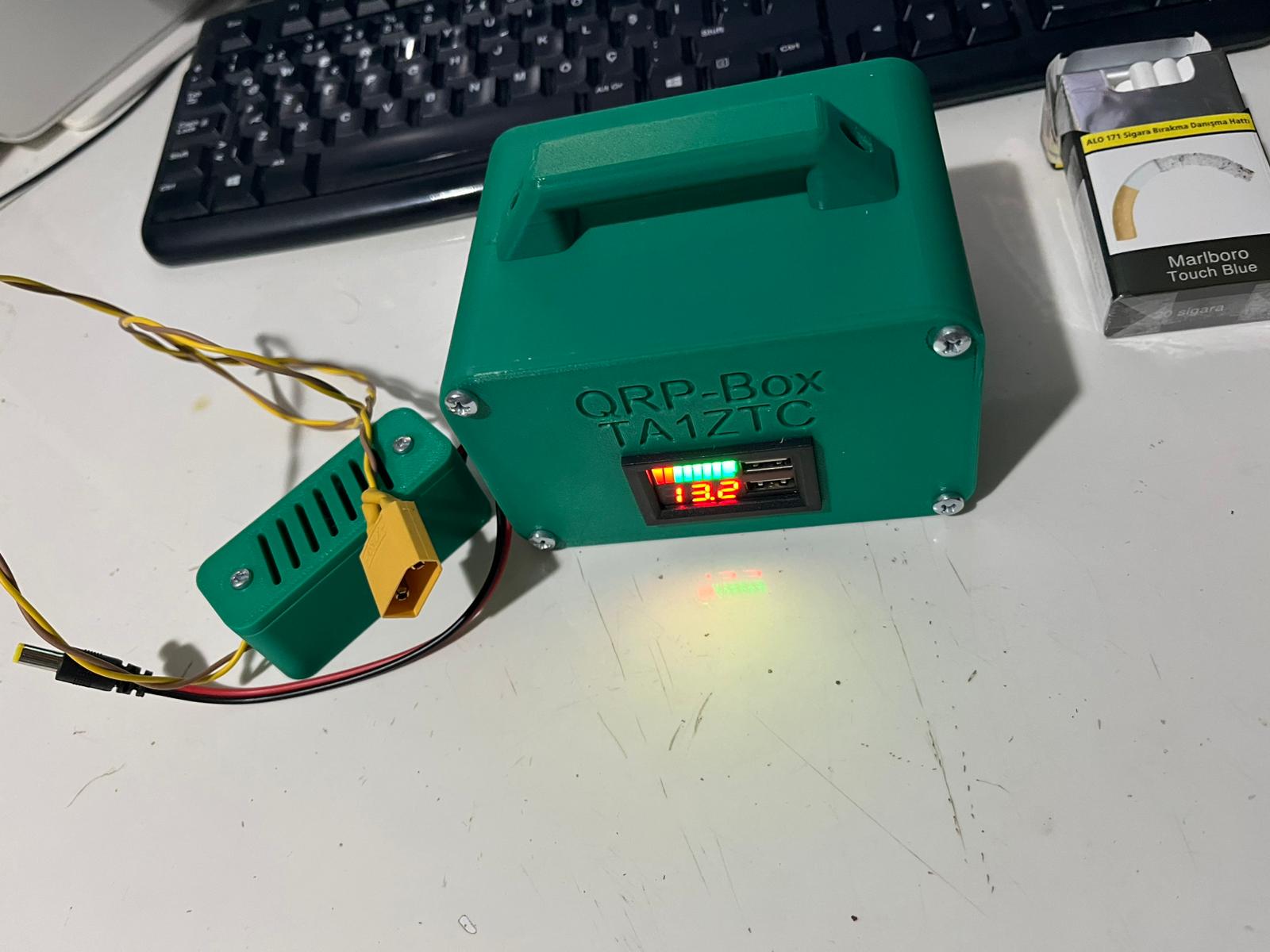

6000mAh kapasitesi olan, XT90 çıkışı ve bir göstergesi olan üzerinde adım yazılı bir powerbankım olmuştu aslında. Sadece istediğimde farklı voltajlarda besleme yapabilecektim. Dijital göstergenin üzerinde 2 Adet 5V USB çıkışı vardı, bu çıkışları elimdeki 5-12V kablo ile de kullanabilecektim. QMX+ için enerji ihtiyacı karşılanmıştı.

73 de TA1ZTC!
